16.1.1局部打开命令
局部打开命令允许用户只处理图形的某一部分，只加载指定视图或图层的几何图形。如果图形文件为局部打开，指定的几何图形和命名对象将被加载到图形文件中。命名对象包括：块（Block）、图层（Layer）、标注样式（DimensionStyle）、线型（Linetype）、布局（Layout）、文字样式（TextStyle）、视口配置（Viewports）、用户坐标系（UCS）及视图（View）等。

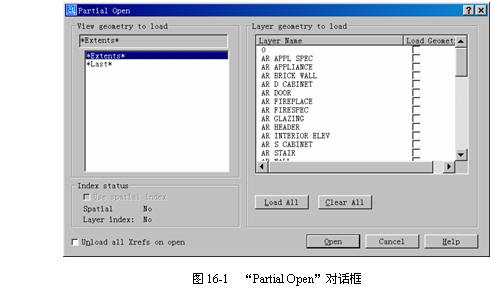

该命令的调用方式同“open”命令。在“SelectFile（选择文件）”对话框中，用户指定需要打开的图形文件后，单击按钮右侧的按钮弹出下拉菜单，选择其中的“PartialOpen（局部打开）”或“PartialOpenRead-Only（局部打开只读）”项，系统将进一步弹出“PartialOpen（局部打开）”对话框，如图16-1所示。
在该对话框中，“Viewgeometrytoload（要加载几何图形的视图）”栏显示了选定的视图和图形中可用的视图，默认的视图是“Extents（范围）”。用户可在列表中选择某一视图进行加载。
注意只能加载模型空间视图。若要加载图纸空间几何图形，需要通过加载图纸空间几何图形所在的图层来实现。
在“Layergeometrytoload（要加载几何图形的图层）”栏中显示了选定图形文件中所有有效的图层。用户可选择一个或多个图层进行加载，选定图层上的几何图形将被加载到图形中，包括模型空间和图纸空间几何图形。用户可单击Loadall按钮选择所有图层，或单击Clearall按钮取消所有的选择。
如果用户选择了“UnloadallXrefsonopen（打开时卸载所有外部参照）”开关，则不加载图形中包括的外部参照。
注意如果用户没有指定任何图层进行加载，那么选定视图中的几何图形也不会被加载，因为其所在的图层没有被加载。
说明用户也可以使用“partialopen”或“-partialopen”命令以命令行的形式来局部打开图形文件。
16.1.2局部加载命令
对于局部打开的图形，用户还可以通过局部加载将其他未载入的几何图形进行加载，该命令的调用方式为：
菜单：【File（文件）】→【PartialLoad（局部加载）】
命令行：partialload

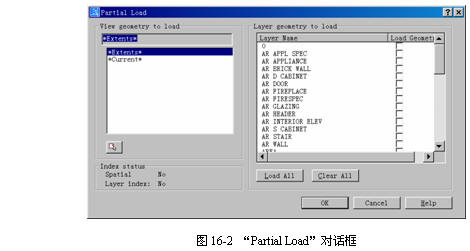

调用该命令后，系统弹出“PartialLoad（局部加载）”对话框，如图16-2所示。
该对话框的作用与“PartialOpen（局部打开）”对话框基本相同，主要区别在于用户在指定视图时，可单击 按钮在绘图窗口中指定一个区域，该区域将成为要加载的视图，并显示在“Viewgeometrytoload（要加载几何图形的视图）”列表中。 |
|
|
