AutoCAD2002提供了增强的属性编辑命令和块属性管理器（BlockAttributeManager）等，可以对属性进行编辑和管理。
12.3.1编辑单个属性
1.单个属性编辑命令
对于单个块属性的编辑命令，用户按如下方式调用：
命令行：attedit（或别名ate）
调用该命令后，系统提示用户选择块引用：
Selectblockreference:

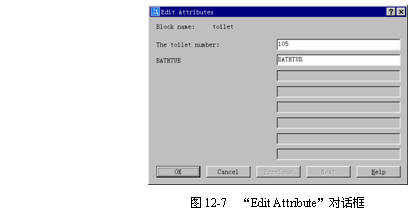

选择某个块后，将弹出如图12-7所示的“EditAttribute（编辑属性）”对话框。在该对话框中显示了用户所选择的块中包含的前八个属性并可编辑属性值。如果块中属性多于8个，则可单击Previous和Next按钮在所有属性之间切换。注意，不能编辑锁定块中的属性值。
2.命令行形式的“attedit”命令
用户以“-attedit”的方式来使用属性编辑命令将实现比对话框形式更强大的功能。这种形式的命令不仅增强了编辑单个属性的功能，同时还可编辑全局属性。
调用该命令后，系统提示用户选择是否一次编辑一个属性，在这里应选择“Yes”选项表示用于编辑单个属性：
Editattributesoneatatime?[Yes/No]<Y>:
然后系统分别要求用户输入块名、属性名和属性值（用户可直接回车指定所有对象），并提示用户选择需要编辑的属性：
Enterblocknamespecification<*>:
Enterattributetagspecification<*>:
Enterattributevaluespecification<*>:
SelectAttributes:
用户可选择多个需要编辑的属性，确认后系统将给出提示信息，并可相应修改属性的值（Value）、位置（Position）、高度（Height）、角度（Angle）、样式（Style）、图层（Layer）和颜色（Color）等。但修改操作只能对当前的属性（标记为“×”）有效，如果需要修改其他属性，则选择“Next（下一个）”选项在各个属性之间进行切换。
1attributesselected.
Enteranoption[Value/Position/Height/Angle/Style/Layer/Color/Next]<N>:
3.增强的属性编辑命令
除了“attedit”命令之外，AutoCAD2002还提供了增强的属性编辑命令，其调用格式为
工具栏：“ModifyII（修改II）”→
菜单：【Modify（修改）】→【Object（对象）】→【Attribute（属性）】→【Single…（单个）】
命令行：eattedit
调用该命令后，系统提示用户选择一个块：
Selectablock:
选择某个块后，将弹出如图12-8所示的“EnhancedAttributeEditor（增强属性编辑器）”对话框。
在该对话框中包括三个选项卡：
(1)“Attribute（属性）”选项卡：显示并编辑选择块中的属性值，类似于“attedit”命令。
(2)“TextOptions（文字选项）”选项卡：用于设置属性值的样式、对正方式、高度、宽度比例、旋转角度和倾斜角度等选项，以及指定反向和倒置等特殊效果。
(3)“Properties（特性）”选项卡：用于设置属性值的图层、线型、颜色、线宽以及打印样式等。
用户也可单 |
|
|
