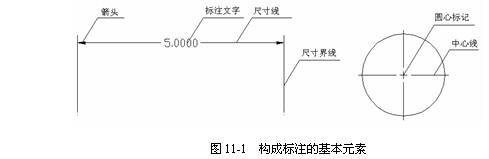

11.1.1基本概念 尺寸标注是图形的测量注释,可以测量和显示对象的长度、角度等测量值。AutoCAD提供了多种标注样式和多种设置标注格式的方法,可以满足建筑、机械、电子等大多数应用领域的要求。 尽管AutoCAD提供了多种类型的尺寸标注,但通常都是由以下几种基本元素所构成的(如图11-1所示)。
(1)标注文字:表明实际测量值。可以使用由AutoCAD自动计算出的测量值,并可附加公差、前缀和后缀等。用户也可以自行指定文字或取消文字。 (2)尺寸线:表明标注的范围。通常使用箭头来指出尺寸线的起点和端点。 (3)箭头:表明测量的开始和结束位置。AutoCAD提供了多种符号可供选择,用户也可以创建自定义符号。 (4)尺寸界线:从被标注的对象延伸到尺寸线。尺寸界线一般与尺寸线垂直,但在特殊情况下也可以将尺寸界线倾斜。 (5)圆心标记和中心线:标记圆或圆弧的圆心。 11.1.2尺寸标注种类 AutoCAD提供了如下11种标注用以测量设计对象: | |
|
|
|
|
|
11.1.3AutoCAD2002中标注的新特性 在AutoCAD2002以前的版本中,AutoCAD的尺寸并不是真正地与对象关联,而是通过在DEFPOINTS图层中的定义点,使它相对于被标注对象变化。为了使尺寸能够关联地变化,这些定义点必须与对象的改变一起调整。 在AutoCAD2002中,标注可具有真正的关联性。即一个关联标注可以随着与其相关联的几何对象的改变而自动调整其位置、方向和测量值等。而非关联标注则不具备这样的特性。 对于大多数的对象类型都可创建和使用关联的标注,其不支持多线(multiline)对象。此外,使用“qdim”命令创建的标注也不具备关联性。不过,对于非关联性标注对象,用户可使用“dimreassociate”将其转换为关联标注。详见11.4.4节 |
