文字样式
日期:2007-9-24 20:22:42 人气:73     [ ]
上一页 [1] [2] 下一页
文字样式TextStyle)是一组可随图形保存的文字设置的集合,这些设置可包括字体、文字高度以及特殊效果等。在AutoCAD中所有的淖郑ㄍ伎楹捅曜⒅械奈淖郑际峭欢ǖ奈淖盅较喙亓摹Mǔ#贏utoCAD中新建一个图形文件后,系统将自动建立一个缺省的文字样式“Standard标准)”,并且该样式被文字命令、标注命令等缺省引用。
更多的情况下,一个图形中需要使用不同的字体,即使同样的字体也可能需要不同的显示效果,因此仅有一个“Standard标准)”样式是不够的,用户可以使用文字样式命令来创建或修改文字样式。调用该命令的方式为
工具栏“Text文字)”→
菜单【Format格式)】→【TextStyle…文字样式)】
命令行style或别名st)

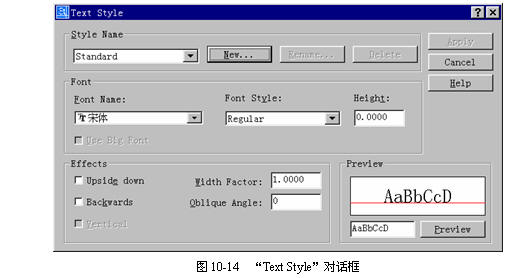

调用该命令后,系统弹出“TextStyle文字样式)”对话框,如图10-14所示。

该对话框主要分为四个区域,下面分别对其进行说明
(1)“StyleName样式名称)”栏在该栏的下拉列表中包括了所有已建立的文字样式,并显示当前的文字样式。用户可单击New...按钮新建一个文字样式;或单击Rename...按钮和Delete...按钮对当前的文字样式进行重命名和删除操作。
注意“Standard标准)”样式不能被重命名或删除。而对于当前的文字样式和已经被引用的文字样式则不能被删除,但可以重命名。
(2)“Font字体)”栏在“FontName字体名称)”列表中显示所有AutoCAD可支持的字体,这些字体有两种类型一种是带有图标、扩展名为“.shx”的字体,,该字体是利用形技术创建的,由AutoCAD系统所提供。另一种是带有图标、扩展名为“.ttf”的字体,该字体为TrueType字体,通常为Windows系统所提供。
对于某些TrueType字体,则可能会具有不同的字体样式FontStyle),如加黑Bold)、斜体Italic)等,用户可通过“FontStyle字体样式)”列表进行查看和选择。而对于SHX字体,“UseBigFont”项将被激活。选中该项后,“FontStyle”列表将变为“BigFont大字体)”列表。大字体是一种特殊类型的形文件,可以定义数千个非ASCII字符的文本文件,如汉字等。
“Height文字高度)”编辑框用于指定文字高度。如果设置为0,则引用该文字样式创建字体时需要指定文字高度。否则将直接使用框中设置的值来创建文本。
上一页 [1] [2] 下一页
