对于多线对象，可以通过“mledit”命令来增加或删除顶点，并且可用多种方法构造多线交点。
7.7.1实例3编辑多线
Step1打开图形文件
启动AutoCAD2002系统，打开第6章中创建的实例文件“exam6-4.dwg”；
Step2隐藏辅助线
建立一个名为“xline”的图层，并将所有辅助线的图层改为“xline”，然后关闭该层。
Step3编辑多线

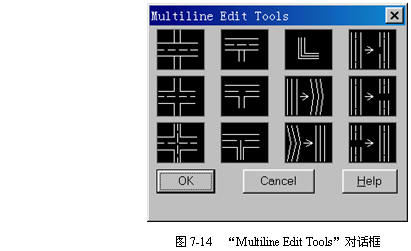

选择菜单【Modify（修改）】→【Object（对象）】→【Multiline…（多线）】，系统将弹出“MultilineEditTools（多线编辑工具）”对话框，如图7-14所示。
用户可在该对话框中单击图像控件，则对话框底部将显示其描述。选择其中的“MergedTee（T形合并）”项，并单击OK按钮退出对话框，并进行如下操作： | |
|
|
|

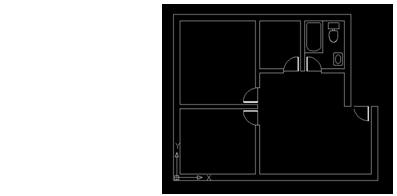

当完成所有“T”形连接的修改后，我们就最终完成了全部的绘制工作，最终结果如图7-15所示。
Step4保存文件
将以上所做的修改保存下来。
实例说明
多线编辑命令的调用方式为：
工具栏：“ModifyII（修改II）”→
菜单：【Modify（修改）】→【Object（对象）】→【Multiline…（多线）】
命令行：mledit
调用该命令行，弹出“MultilineEditTools（多线编辑工具）”对话框，其中提供了12种修改工具，可分别用于处理十字交叉的多线（第一列）、T形相交的多线（第二列）、处理角点结合和顶点（第三列）、处理多线的剪切或接合（第四列）。下面分别介绍如下：
(1)“ClosedCross（十字闭合）”：在两条多线之间创建闭合的十字交叉。 |
