7.1.1夹点简介

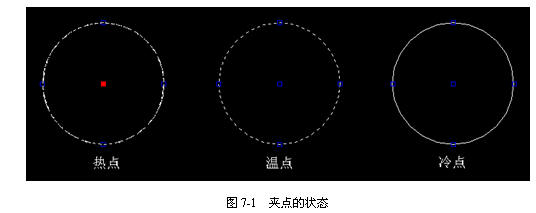

在AutoCAD中当用户选择了某个对象后，对象的控制点上将出现一些小的蓝色正方形框，这些正方形框被称为对象的夹点（Grips）。例如，选择一个圆后，圆的四个象限点和圆心点处将出现夹点（如图7-1所示）。
当光标经过夹点时，AutoCAD自动将光标与夹点精确对齐，从而可得到图形的精确位置。光标与夹点对齐后单击左键可选中夹点，并可进一步进行移动、镜像、旋转、比例缩放、拉伸和复制等操作。
使用夹点进行编辑要先选择一个作为基点的夹点，这个被选定的夹点显示为红色实心正方形，称为基夹点，也叫热点；其他未被选中的夹点称为温点。如果选择了某个对象后，在按Shift键的同时再次选择该对象，则其将不处于选择状态（即不亮显），但其夹点仍然显示，这时的夹点被称为冷点。关于夹点的各种状态的例子见图7-1。
如果某个夹点处于热点状态，则按Esc键可以使之变为温点状态，再次按Esc键可取消所有对象的夹点显示。如果仅仅需要取消选择集中某个对象上的夹点显示，可按Shift键的同时选择该对象，使变为冷点状态；按Shift键的同时再次选择该对象将清除夹点。此外，如果调用AutoCAD其他命令时也将清除夹点。
7.1.2使用夹点编辑对象

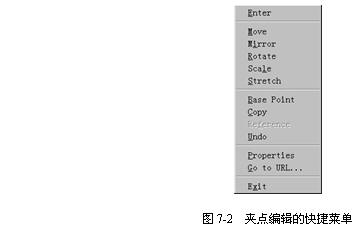

在AutoCAD中使用夹点编辑选定的对象时，首先要选中某个夹点作为编辑操作的基准点（热点）。这时命令行中将出现STRETCH（拉伸）、MOVE（移动）、ROTATE（旋转）、SCALE（比例缩放）和MIRROR（镜像）等操作命令提示，用户可按Space键或Enter键循环显示这些操作模式，也可单击右键调用快捷菜单进行选择，如图7-2所示。
直接使用这些操作命令时系统自动以基夹点为操作基点（起点），操作过程与相应的AutoCAD命令类似。
此外，这些操作命令还提供了其他一些选项，其具体功能如下：
(1)BasePoint（基点）：该选项要求用户重新指定操作基点（起点），而不再使用基夹点。
(2)Copy（复制）：该选项可以在进行对象编辑时，同一命令可多次重复进行并生成对象的多个副本，而原对象不发生变化。
(3)Undo（放弃）：在使用Copy选项进行多次重复操作时可选择该选项取消最后一次的操作。
(4)Exit（退出）：退出编辑操作模式，相当于按Esc键。
7.1.3夹点设置
AutoCAD还允许用户根据自己的喜好和要求来设置夹点的显示。选择菜单【Tool（工具）】→【Options…（选项）】，弹出“Options选项”对话框，如图7-3所示。
选择对话框中的“Selection（选择）”选项卡，其中包含了与夹点有关的选项如下：
(1)Enablegrips（启用夹点）：控制在选中对象后是否显示夹点。
(2)Enablegripswithinblocks（在块中启用夹点）：控制在选中块后如何在块上显示夹点。如果选中此选项，AutoCAD显示块中每个对象的所有夹点；否则只在块的插入点位置显示一个夹点。
(3)Unselectedgripcolor（未选中夹点颜色）：指定未被选中的夹点的颜色。
(4)Selectedgripcolor（选中夹点颜色）：指定选中的夹点的颜色。
(5)GripSize（夹点大小）：控制点的显示尺寸。缺省的尺寸设置为3像素点，有效值的范围从1到20。 |
|
|
