6.1.1等分点简介

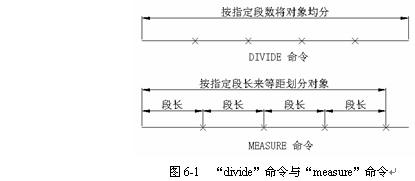

有些时候用户要求对某个对象进行等距的划分，并需要在等分点上进行标记。比如道路上的路灯、边界上的界限符号等。AutoCAD提供了两种方式来划分对象（图6-1）。
(1)DIVIDE（定数等分）：“divide”命令可以将指定的对象平均分为若干段，并利用点或块对象进行标识。该命令要求用户提供分段数，然后根据对象总长度自动计算每段的长度。
(2)MEASURE（定距等分）：“measure”命令也可以将指定的对象平均分为若干段，并利用点或块对象进行标识。该命令要求用户提供每段的长度，然后根据对象总长度自动计算分段数。
在AutoCAD中可以被等分的对象包括LINE（直线）、ARC（圆弧）、SPLINE（样条曲线）、CIRCLE（圆）、ELLIPSE（椭圆）和POLYLINE（多段线）等，而间距点的标识则可使用POINT（点）和BLOCK（块）。关于块的详细介绍请参见本章6.4节。
说明AutoCAD中的等分命令并不是真的将对象等分成独立的对象，它仅仅是通过点或块来标明等分的位置。
6.1.2等分点的创建
“divide”命令的调用方式为：
菜单：【Draw（绘图）】→【Point（点）】→【Divide（定数等分）】
命令行：divide（或别名div）
调用该命令后，系统提示用户选择被等分的对象：
Selectobjecttodivide:
然后提示用户指定等分的段数或选择“block（块）”选项来使用块对象进行等分：
Enterthenumberofsegmentsor[Block]:
“measure”命令的调用方式为：
菜单：【Draw（绘图）】→【Point（点）】→【Measure（定距等分）】
命令行：measure（或别名me）
调用该命令后，系统提示用户选择被等分的对象： |
|
|
