.5.1点的绘制与设置
1.点的绘制
在AutoCAD中点对象（Point）大概是最简单的图形对象，用户只需指定其坐标即可。虽然绘制简单，但AutoCAD仍提供了多种绘制方式：
单点法（SinglePoint）：调用一次命令只绘制一个点
(1)多点法（MultiplePoint）：调用一次命令可绘制多个点
(2)定数等分法（Divide）：将指定的对象等分为指定的段数，并用点进行标记。
(3)定距等分法（Measure）：将指定的对象按指定的距离等分，并用点进行标记。
其中定数等分法和定距等分法详见第6章。
绘制点命令的调用方式为：
工具栏：“Draw（绘图）”→

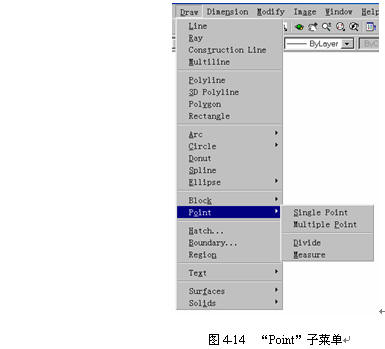

菜单：【Draw（绘图）】→【Point（点）】→子菜单，如图4-14所示。
命令行：point（或别名po）
其中，使用工具栏将采用多点法绘制，相当于选择子菜单【MultiplePoint（单点）】。而使用“point”命令则为单点绘制，相当于选择子菜单【SinglePoint（单点）】。
调用该命令后，AutoCAD显示当前点的模式和大小，并提示用户指定点的位置：
Currentpointmodes:PDMODE=0PDSIZE=0.0000
Specifyapoint:
2.点的设置
在AutoCAD中点的属性有两种，点的样式和点的大小。设置点属性的命令调用方式为：
菜单：【Format（格式）】→【PointStyle…（点样式）】
命令行：ddptype

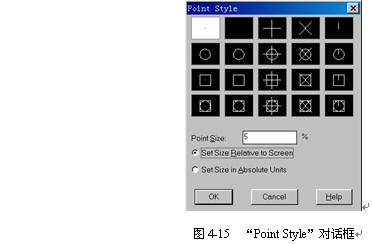

调用该命令后，AutoCAD弹出“PointStyle（点样式）”对话框，如图4-15所示。该对话框中提供了20种点样式，用户可根据需要来选择其中一种。
此外，用户还可以在该对话框中设置点的大小，设置方式有两种：
(1)SetSizeRelativetoScreen（相对于屏幕设置尺寸）：即按屏幕尺寸的百分比设置点的显示大小。当执行显示缩放时，显示出的点的大小不改变。
(2)SetSizeinAbsoluteUnits（用绝对单位设置尺寸）：即按实际单位设置点的显示大小。当执行显示缩放时，显示出的点的大小随之改变。
4.5.2样条曲线的概念与绘制
AutoCAD使用的样条曲线是一种称为非均匀有理B样条曲线(NURBS)的特殊曲线。通过指定的一系列控制点，AutoCAD可以在指定的允差（Fittolerance）范围内把控制点拟合成光滑的NURBS曲线。所谓允差（Fittolerance）是指样条曲线与指定拟合点之间的接近程度。允差越小，样条曲线与拟合点越接近。允差为0，样条曲线将通过拟合点。
该命令的调用方式为：
工具栏：“Draw（绘图）” |
|
|
