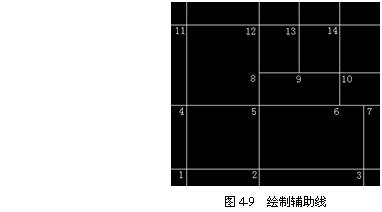

先选择某一对象，然后指定参照线与该对象之间的距离、或参照线经过的一点来绘制参照线

调用该命令的方式为：
工具栏：“Draw（绘图）”→
菜单：【Draw（绘图）】→【ConstructionLine（构造线）】
命令行：xline（或别名xl）
注意显示图形范围的命令同样也忽略参照线。
2.多线（Multiline）是一种复合型的对象，它由1～16条平行线（称为元素）构成，因此也叫多重平行线。多线可具有不同的样式（MultilineStyle），在创建新图形时，AutoCAD自动创建一个“Standard（标准）”多线样式作为缺省值。用户也可定义新的多线样式。
设置多线样式的方式为：
菜单：【Format（格式）】→【MultilineStyle…（多线样式）】
命令行：mlstyle

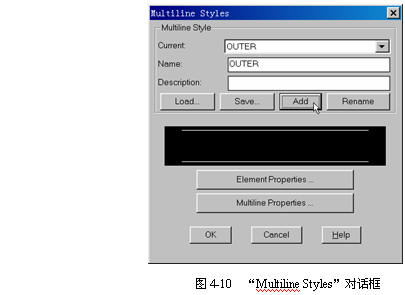

调用该命令后，弹出“MultilineStyles（多线样式）”对话框，参见图4-10。
(1)该对话框中的“MultilineStyle（对象样式）”栏用于对多线样式进行管理，主要作用包括：
在“Current（当前）”下拉列表中显示并选择一种样式作为当前样式。
?在“Name（名称）”和“Description（说明）”编辑框中显示和编辑多线样式的名称和说明文字。
?单击LOAD按钮可从多线样式文件（MLN文件）中加载多线样式。
?单击SAVE按钮可将当前多线样式以文件的形式（扩展名为“.mln”）保存在磁盘中。
?单击ADD按钮可以将指定名称的多线样式添加到列表中。
?单击Rename按钮可对指定的多线样式重命名。
(2)对话框中部显示了当前多线样式的预览图像。

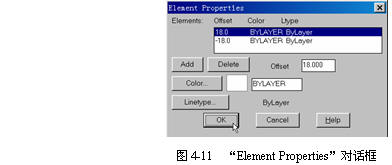

(3)单击按钮，弹出“ElementProperties（元素特性）”对话框，参见图4-11。在该对话框中用户可分别设置组成多线的各条平行线的特性，包括偏移（Offset）、颜色（Color）和线型（Linetype）等。列表中显示了当前已有的元素，用户可单击ADD按钮在多线中增加一条平行线，或单击Delete按钮删除指定的元素。

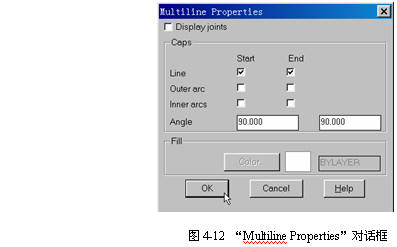

(4)单击MultilineProperties按钮，则弹出“MultilineProperties（多线特性）”对话框，参见图4-12。在该对话框中可进行如下设置：
“Displayjoints（显示连接）”：控制每条多线线段顶点处连接的显示。
“Caps（封口）”：设置多线起点和端点的封口形式。
“Fill（填充）”：设置多线填充的颜色和打开/关闭状态。

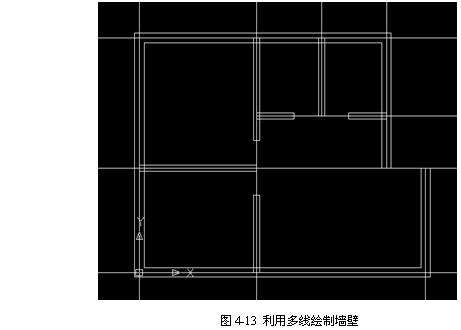

3.完成对多线样式的设置后，可调用“mline”命令来绘制多线。该命令的调用方式为：
工具栏：“Draw（绘图）”→
菜单：【Draw（绘图）】→【Multiline（多线）】
命令行：mline（或别名ml）
调用该命令后，AutoCAD显示当前的多线设置，并提示：
Currentsettings:Justification=Top,Scale=1.00,Style=STANDARD
Specifystartpointor[Justification/Scale/STyle]:
用户可直接指定多线的起点或选择如下选项：
(1)“Justification（对正）”：指定绘制多线的方式，系统进一步提示：
Enterjustificationtype[Top/Zero/Bottom]<top>:
?Top（上）”：以多线中具有最大的正偏移值的元素为准绘制多线。
?“Zero（零）”：以多线的中心（偏移值为0）为准绘制多线。
?“Bottom（下）”：以多线中具有绝对值最大的负偏移值的元素为准绘制多线。
(2)“Scale（比例）”：指定多线的全局宽度比例因子。这个比例只改变多线的宽度，而不影响多线的线型比例。
(3)“STyle（样式）”：指定多线的样式。
