绘制矩形和椭圆 |
|
日期:2007-9-23 19:22:30 人气:64 [大 中 小] |
|
|
| //指定椭圆弧的端点角度 (4)用直线(Line)将椭圆弧的两个端点连接起来; Step6图形保存 (1)绘制结果如图4-4所示。以“exam4-2.dwg”为名保存该图形文件。

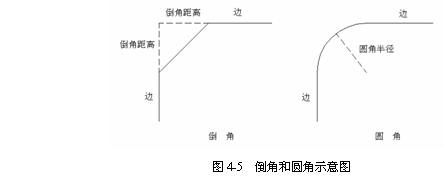

 图4-4卫生间平面图 实例说明 1.在AutoCAD中矩形是一种封闭的多段线对象?a href='http://www.kxcad.net'>:突嬷贫喽蜗呃嗨疲没г诨嬷凭匦问笨梢灾付ㄆ淇矶?a href="http://www.cadx.cn">(Width);此外还可以在矩形的边与边之间绘制圆角(Fillet)和倒角(Chamfer),圆角和倒角的意义见图4-5。
 在三维绘图中还可以指定矩形的标高(Elevation)和厚度(Thickness),详见第19章。 调用该命令的方式为: 工具栏:“Draw(绘图)”→ 菜单:【Draw(绘图)】→【Rectangle(矩形)】 命令行:rectangle(或别名rec)、rectang 2.椭圆(Ellipse)的几何元素包括圆心、长轴和短轴,但在AutoCAD中绘制椭圆时并不区分长轴和短轴的次序。AutoCAD提供了两种绘制椭圆的方法: (1)中心点(Center)法:分别指定椭圆的中心点、第一条轴的一个端点和第二条轴的一个端点来绘制椭圆。 (2)轴(Axis)、端点(End)法:先指定两个点来确定椭圆的一条轴,再指定另一条轴的端点(或半径)来绘图椭圆。 在AutoCAD中还可以绘制椭圆弧。其绘制方法是在绘制椭圆的基础上再分别指定圆弧的起点角度和端点角度(或起点角度和包含角度)。注意,指定角度时长轴角度定义为0度,并已逆时针方向为正(缺省)。 说明:AutoCAD2002在工具栏“Draw(绘图)”中增加了绘制椭圆弧的图标 调用椭圆命令的方式为: 工具栏:“draw(绘制)” |
