在执行AutoCAD命令的过程中，用户与AutoCAD之间主要是通过文本窗口和对话框来进行人机交互。
2.3.1使用文本窗口
AutoCAD的文本窗口与AutoCAD窗口相对独立，用户可通过如下方式来显示该窗口：
(1)在AutoCAD中按F2键
(2)选择菜单【View（视图）】→【Display（显示）】→【TextWindow（文本窗口）】
(3)在命令行调用“textscr”命令

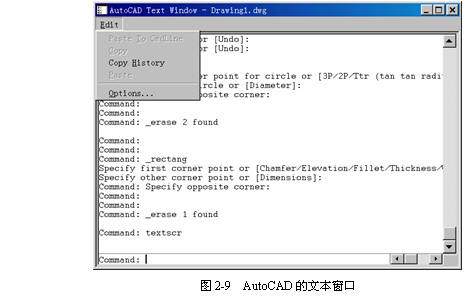

该窗口中保存并显示了AutoCAD的命令历史记录，如图2-9所示。
文本窗口中的内容是只读的，但是可以将命令窗口中的文字进行选择和复制，或将剪贴板的内容粘贴到命令行中。用户可通过窗口中的“Edit（编辑）”菜单来完成各种操作，其具体作用为：
(1)“PasteToCmdLine（粘贴到命令行）”：将文本窗口中选中的内容粘贴到命令行上。
(2)“Copy（复制）”：将文本窗口选中的文字复制到剪贴板上。
(3)“CopyHistory（复制）”：将全部的命令历史记录复制到剪贴板上。
(4)“Paste（粘贴）”：将剪贴板中的内容粘贴到命令行上。
(5)“Option…（选项）”：弹出“Option（选项）”对话框。
用户也可以在文本窗口中单击右键弹出快捷菜单，来完成相同的功能。
如果用户想切换到绘图窗口，则可采用如下几种方式：
(1)在文本窗口中按F2键
(2)使用Alt Tab组合键
(3)在命令行调用“graphscr”命令
2.3.2使用对话框

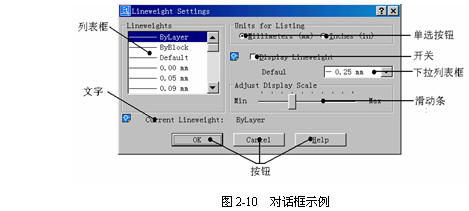

对话框由各种控件组成，用户可通过这些控件来进行查看、选择、设置、输入信息或调用其他命令和对话框等操作。一个典型的对话框如图2-10所示。
对话框中所包含的控件主要有：
(1)按钮：可通过单击按钮来完成相应的功能。在AutoCAD中按钮有如下形式：
周围显示为粗实线的按钮为缺省按钮，直接按Enter键可激活缺省按钮所定义的操作。
字符带有下划线标记的按钮，称为快捷按钮，按住Alt键的同时按下标记字母可激活该按钮所定义的操作。
字符颜色呈淡显的按钮为不可用按钮，表示该按钮所定义的操作目前不能被执行。
带有省略号“…”的按钮表示单击该按钮将显示子对话框。
带有“<”符号的按钮表示需要用图形对象响应，单击该按钮后将暂时隐藏对话框，返回绘图窗口等待用户的进一步操作。
带有“<－”或“－>”符号的按钮通常表示将指定对象从一处移到另一处。
带有“>>”或“<<”符号的按钮通常表示显示或隐藏对话框扩展。
(2)编辑框：可输入文本，并可以进行剪切、复制、粘贴和删除等操作。
(3)列表框：显示一系列列表项，通常用户可选择其中的一个或多个。
(4)下拉列表框：以下拉列表的形式来显示一系列列表项，用户可选择其中的一个。 |
|
|
