二、开发填充图案
在绘图时，我们经常会在一定区域内填充某些图案，也就是“图案填充”，以起到区分一个区域的各组成部分及其构成材料的作用，比如我们在绘制混泥土墙面时，就需要用到图案填充。在AutoCAD系统中图案填充的功能是通过执行HATCH（填充）或者BHATCH（边界填充）命令来实现的。AutoCAD提供的一些形式的图案都位于Suport文件夹下的acad.pat文件中，可以用任何文本编辑器打开它。

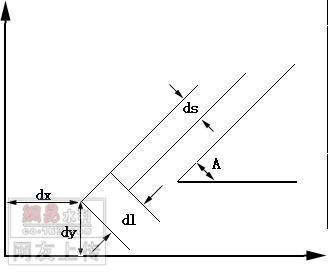

图案是由一种或多种图案直线组成的。AutoCAD对直线的数量没有限制。每一种图案的各条线相互平等且线型相同。因此，只要确定了该图案线中的一条基准图案线的方位、线型及其相邻平行线与该基准线的相对位置，则这种图案线就唯一确定了。在AutoCAD中，基准图案线的方位由三个参数决定（如图9所示），即基准线的起点（dx，dy）和基准线与X轴的夹角A（逆时针为正）。基准图案线的定义与一般线型的定义完全相同，所以当线型为实线时可以不作定义。在基准图案线确定以后，相邻平行线与基准图案线的相对位置由两个参数决定，即相邻平行线起点与基准图案线起点，在线长度方向的距离（dl）和平行线之间的距离（ds）。

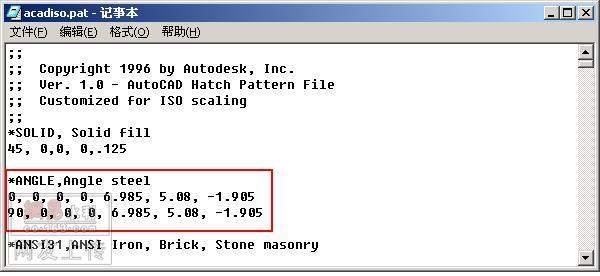

我们仍然以AutoCAD自带的ACADISO.PAT文件为例（如图10所示），从中取出ANGLE图案文件。
第一行是星号加图案名和图案的描述信息，接下来的两行就是图案的具体内容，可以有一行或几行，格式为A,dx,dy,dl,ds[定义线型的一组参数]，实例与格式对照（如图11），您可以很容易地看出图案中两条线的绘制方式。
 如果您觉得ACAD.PAT文件提供的图案不够丰富和理想，也可以自己定制图案或者直接修改原图案。为AutoCAD开发填充图案的过程比较接近与复合线型的定义，但要稍微复杂一些，不过，有了前面的基础，相信您也不难掌握其实质。可将新定义的图案加入库文件ACAD.PAT中或将它单独保存在一个文件中。将图案单独保存时，文件名必须与图案名相同。在搞清楚图案文件的各项参数之后，我们就可以自出新裁定义一些新的图案了。下面我们就定义一个三角形的图案，命名为TRIANGLE，并保存到TRIANGLE.PAT文件中。打开记事本，新建一个文件，输入如下代码（代码最后一行加入一个换行）：
*TRIANGLE,triangle pattern
0,0,0,1,1.732,1,-1
60,0,0,1,1.732,1,-1
120,1,0,1,1.732,1,-1

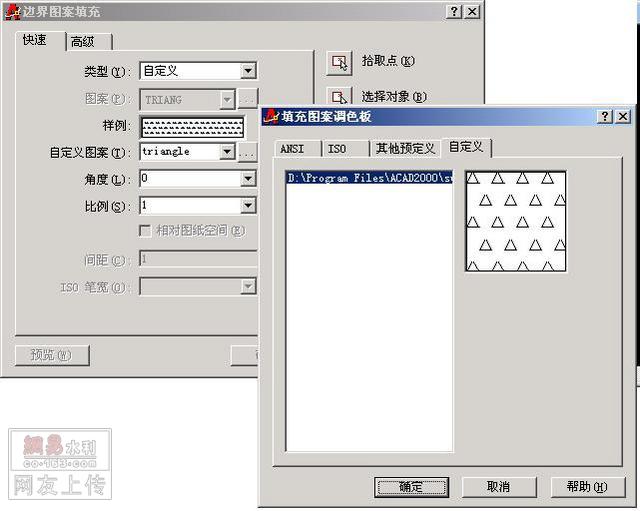

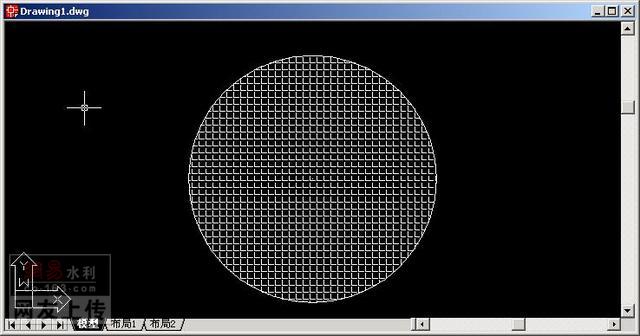

将文件保存为TRIANGLE.PAT，并放在support文件夹下。接下来，我们用TRIANGLE图案来填充一个圆形进行验证。首先启动AutoCAD，绘制一个圆形，然后执行“绘图”菜单中的“图案填充”命令，打开“边界图案填充”对话框。在“类型”列表中选择“自定义”选项，激活“自定义图案”列表框，单击“自定义图案”更表框右侧的按钮，弹出“填充图案调色板”对话框，从中选择TRIANGLE.PAT文件（如图12所示），单击“确定”按钮关闭“填充图案调色板”对话框。
|
