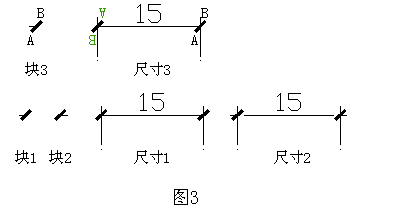

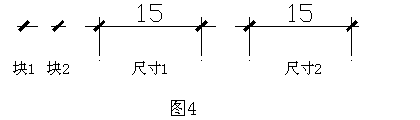

在上文中，本文计算出弥补空隙的直线其长度L=1，因此所绘直线其起始点为自定义块插入点，位移第二点为起始点相对坐标@-1,0">位移第二点相对于起始点，相对坐标为@-1,0。在上文中已经说明自定义箭头块的插入角度问题，所以该块所绘制的直线需为图3中块1的形状，而不能为图3中块2的形状，否则所绘制的尺寸线为图3中尺寸2的形状。在这里我们可以发现一个巧妙而有趣的现象，由于旋转的缘故，在尺寸线与第二尺寸延伸线交点处，由于自定义箭头块其插入角度为0°，我们弥补空隙所绘直线弥补了空隙，而尺寸线与第一尺寸延伸线交点处，由于逆时针旋转180°，所以弥补空隙所绘的直线也恰好弥补了空隙，同时，由于我们定义的箭头块由于首尾宽度相同，又由于逆时针旋转角度为180°，所以在旋转后，我们定义的箭头块中的PLINE组线在尺寸线两端看上去像是“拷贝”一样，与我们所要求的“带有宽度的斜杠尺寸线”完全符合。由于这一种方法的巧妙性，所以我们可以方便地绘制出“带有宽度的斜杠尺寸”。为了说明尺寸线中的“宽斜杠”，即PLINE组线是由于旋转后与旋转前效果相同，而并非“拷贝”所致，我们将自定义箭头块定义为图3中块3的形状，从中我们可以清楚地看出我们特别加上的文字“A”与“B”在尺寸线与第一尺寸延伸线交点处，围绕插入点逆时针旋转了180°，而PLINE组线由于在逆时针旋转了180°后，其图形与未旋转角度时，图形完全一样。因此我们只需在定义块中加上一长度为1的直线，并可使我们绘制出带有宽度的“斜杠”尺寸线。 四、使用自定义箭头块绘制“宽斜杠”尺寸线 在上文中通过计算得出要消除自定义箭头块尺寸线中，尺寸线与两条尺寸延伸线之间的空隙，只需在自定义箭头块中绘制一段长度为1的直线即可，由于自定义块在被作为箭头块插入时，其缩放比例因子为DIMASZ，如果我们需要将自定义块按1:1比例绘制在尺寸线中，只需将DIMASZ设为1即可。在下文中本人将DIMASZ设为1。如果要绘制一单一尺寸线，而且，在绘制中，如果我们要绘制“DIMDLE”尺寸变量不为0的“宽斜杠”尺寸，只需在图4中将自定义块定义为图4中块1形状即可，其中块1中从PLINE组线中心点向右的直线其长度为尺寸 变量“DIMDLE”，使用尺寸命令即可绘制图4中尺寸1图形。如果在尺寸线中尺寸线末端与两条尺寸延伸线之间的距离不同，即左“DIMDLE”与右“DIMDLE”长度不同，在定义箭头块时，只需定义左右两个尺寸箭头块即可。 如图4中将左右两个箭头块定义为图4中块1与块2的形状即可。 五、小结 |
