如下规则，用户也可以在系统提示保存文件时保存为其他名称或位置。管道系统子装配体建立SolidWorks 管道系统时，系统将利用主装配体的名称给定管道子装配体一个默认名称，其规则是：RouteAssy<#>-主装配体名称.sldasm 例如：RouteAssy1-燃气管布.sldasm

    管道零件管道零件默认被复制保存在当前主装配体所在的位置，并建立不同的配置以代表不同的管子长度，文件命名方式为：管道零件的“$属性@ Pipe Identifier ”值+“-”+“子装配体名称”.sldprt 例如：075in Schedule40-RouteAssy1-燃气管布局.sldprt ‰管路附件管路附件仍然使用设计库中的零件。

    连接点和管道零件配置参数的关系

    实际上，建立管道系统时选择的第一个连接点，已经确定了管路系统的属性：即使用管路的类型（管道或管筒）、名义尺寸和壁厚等级三个因素。管路系统使用配置来区别管道或管筒并与管路附件的大小相适应。

    管道附件和管道零件中包含大量的配置，以代表不同尺寸和不同规格，这些配置的建立应采用系列零件设计表的方法最为简单。

    管道零件：在管道附件的配置参数中，有两个必备参数：
    NominalDiameter@FilterSketetch ：用于定义管子的名义直径。
    $属性@ Pipe Identifier ：管道识别符，用于识别或筛选管道的规格；管道附件的连接点在管道附件的系列零件设计表中，也需要建立两个必备的参数：

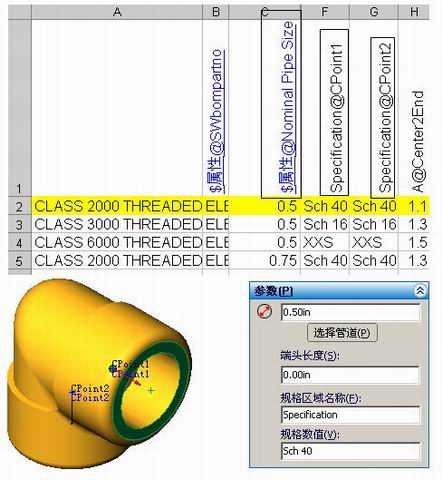

    $属性@Nominal Pipe Size ：定义管道附件的名义直径。Specification@CPoint1 （每个连接点具有一个“Specification ”参数）这两个参数分别代表连接点的【参数】选项组中的内容，如图4所示。

图4 连接参数和设计表参数

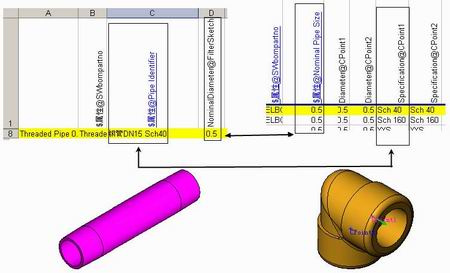

    因此说，管道零件和管路附件在连接上是有明确的，管道零件的名义直径与规格应于管道附件的名义直径和规格相匹配，如图5所示。
