SolidWorks2007 提供了方便的皮带设计工具。

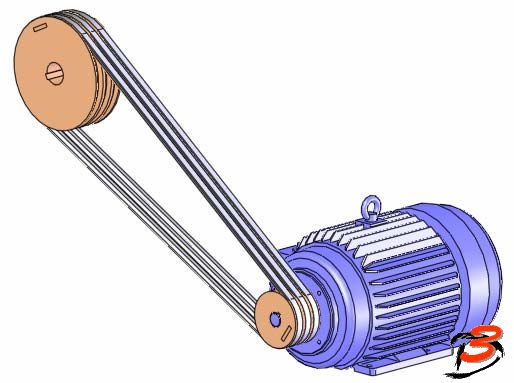

    一般说来，对于皮带、链轮、钢丝之类的零件应该在装配体中设计完成。用户应首先确定皮带轮的位置和直径，然后利用SolidWorks 的皮带/链轮工具生成皮带的草图（代表皮带的位置和长度）。生成皮带零件后，在皮带零件中通过拉伸、扫描等常规建模方式完成皮带零件，如图1所示。

图1 设计案例：皮带

    在SolidWorks 中设计皮带有两种方法：

      1、根据皮带轮的位置确定皮带的长度：系统根据用户指定的皮带轮的位置和直径，
 确定皮带的草图。

     2、根据皮带的长度确定皮带轮的位置：用户可以指定一定长度的皮带，从而使系统
 根据皮带的长度修改皮带轮的位置。

    <1> 打开装配体

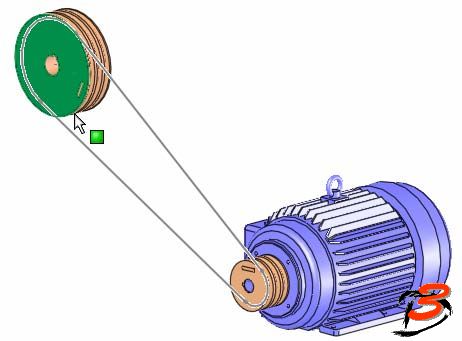

    打开装配体文件，如图2所示，装配体中已经插入了所需的零部件，针对两个皮带轮建立了配合关系，确定了皮带轮的位置。

图2   “皮带传动”装配体

    <2> 皮带/链轮

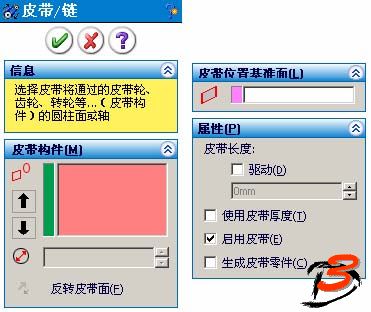

    选择下拉菜单的【插入】|【装配体特征】|【皮带/链】命令，或单击“装配体”工具栏中的【皮带/链】按钮，如图3所示。

图3  皮带/链工具

    <3> 皮带构件

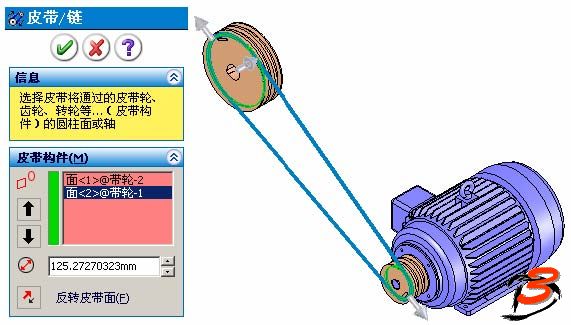

    激活【皮带构件】列表，选择用于定义皮带直径和位置的圆柱面或圆形边线。如图4所示，这里选择两个皮带轮对应的圆柱面。

图4   定义皮带构件

    <4> 皮带位置基准面

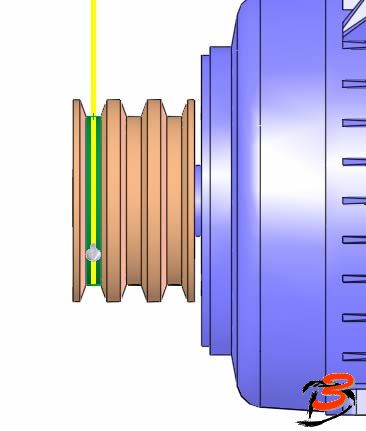

    系统可以自动生成皮带位置的默认基准面，是用户选择的圆柱面的中间平面，如图5所示。这个平面也是生成的皮带草图的草图平面，这里可以不指定基准面。

图5   皮带位置基准面

    <5> 皮带属性

    在【属性】选项组中定义皮带的属性，这里选中【生成皮带零件】复选框。

     <6> 完成

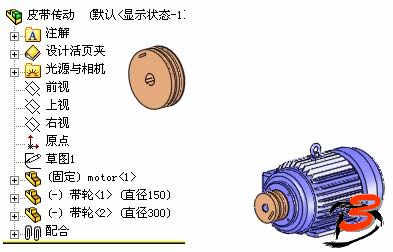

    单击【确定】按钮完成。如果用户选中了【生成皮带零件】复选框，系统将提示用户给定皮带零件的名称，这里给定零件名称为“皮带1”。皮带特征、皮带零件以及皮带配合显示在FeatureManager 设计树中。

    · 皮带配合：显示在“配合”文件夹中，皮带配合可以驱动两个皮带轮按照合理的方式转动。

    ·  皮带特征：皮带特征是装配体特征。如图6-95 所示，皮带特征中显示了皮带的长度。

    ·  皮带零件：生成的皮带零件显示在“皮带”特征分支之下，零件中只包含一个从皮带草图中派生的草图。
    <7> 皮带配合

    建立皮带配合后，皮带轮之间就会按照皮带传动的方式转动，如图6所示，旋转其中一个带轮，另一个带轮也按照传动方式转动。

图6   皮带传动

    <8> 打开零件
