由于SolidWorks提供的剖面线类型中没有国家标准规定的“玻璃”剖面线类型，因此这里介绍定制SolidWorks剖面线类型的方法和要求。

    注意事项

SolidWorks的剖面线类型文件（sldwks.ptn）是SolidWorks的系统文件，定制其中的剖面线时必须要符合系统要求的格式，否则可能造成SolidWorks的启动错误。

读者应注意如下问题：

退出SolidWorks

做好原始文件“sldwks.ptn”的备份，一旦出现问题恢复为原来的文件。

按照SolidWorks要求的格式定义

只添加需要的类型，尽量不要删除SolidWorks原来定义的类型。

    格式要求

使用文本编辑软件打开“安装目录\lang\chinese-simplified\”文件夹中的“sldwks.ptn”文件，如图1所示。

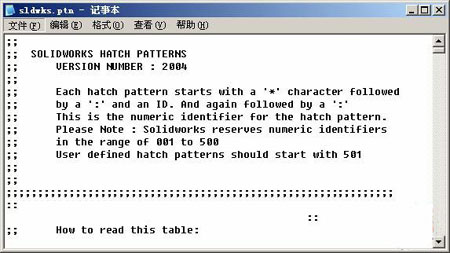

图1  用“记事本”打开“sldwks.ptn”文件

SolidWorks对该文件的格式要求如下：

行中使用“；”作为注释行；

每一种剖面线类型的开始行为“*”；

“*”后面为“:”，然后为剖面线类型的标识序号，随后是显示在SolidWorks中的剖面线名称；

SolidWorks保留了001~500的标识序号，因此自定义的剖面线类型的标识序号应从501开始；

剖面线的数据行数据，尽量采用英寸为单位。

     定制“玻璃”剖面线

读者可以使用如下数据作为“玻璃”的剖面线数据行，按照下面的步骤完成。

45,0,0,0,0.5, 0.5,-0.5

45,0,0.1414214, 0,0.5, 0.3,-0.7

45,0.1414214,0, 0,0.5, 0.3,-0.7。

<1> 关闭SolidWorks

<2> 打开文件

使用Windows的资源管理器，定位到“安装目录\lang\chinese-simplified\”文件夹，使用Windows的“记事本”软件打开“sldwks.ptn”文件。

<3> 添加内容

如图2所示，移动光标到文件的最末端，添加如下4行内容。其中，第一行为剖面线的名称和序号，后面三行为数据行，定义了剖面线的样式。

*:501:玻璃,AR-GLASS

45,0,0,0,0.5, 0.5,-0.5

45,0,0.1414214, 0,0.5, 0.3,-0.7

45,0.1414214,0, 0,0.5, 0.3,-0.7

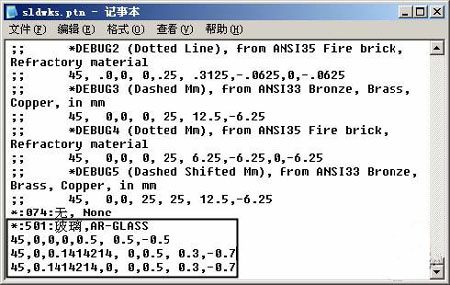

图2  编辑“sldwks.ptn”文件

<4> 完成

保存并关闭“sldwks.ptn”文件。

<5> 启动SolidWorks

如果可以顺利启动SolidWorks，则说明编辑的“sldwks.ptn”文件符合SolidWorks的要求，否则说明“sldwks.ptn”文件格式有问题。

<6> 查看

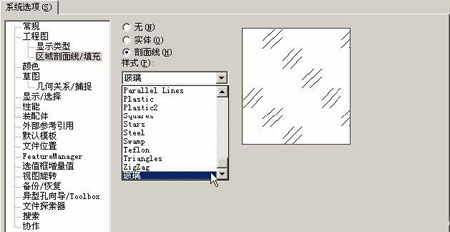

选择下拉菜单中的【工具】|【选项】命令，如图3所示，系统中已经增加了“玻璃”的剖面线类型。

图3   添加的剖面线类型
