Pro/Engineer 方向盘教程
日期:2007-1-2 13:51:18 人气:332     [ ]
上一页 [1] [2] 下一页



图11

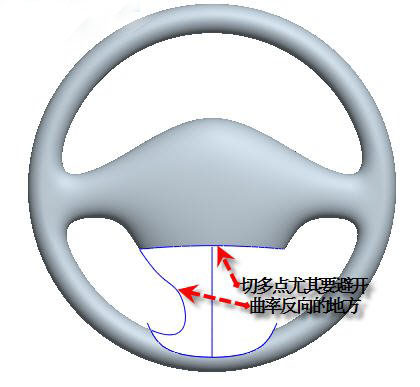

    12、注意切的时候不要那么“小器”,你在曲线曲率反向的地方切,那么曲面更容易扭曲。



图12

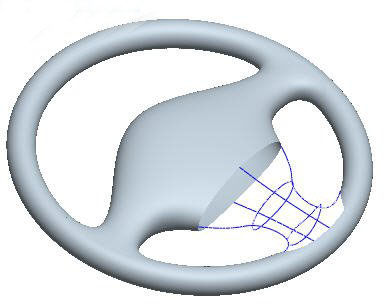

13、不要急着建立曲面,我们先镜像复制曲线,并隐藏需要定义连续性的曲面边界的曲线。同时可以增加内部控制线。



图13

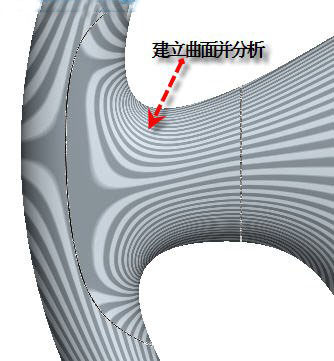

    14、在造型环境外建立边界混合曲面。



图14

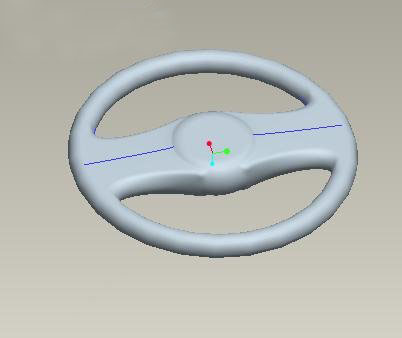

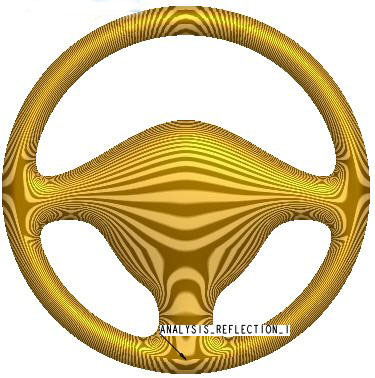

    15、分析图和PART文件。我这个解答也不是很完美的,大家有兴趣可以讨论讨论其他的做法!



图15

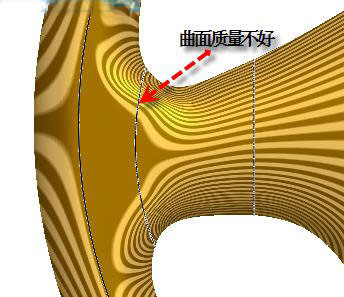

    16、在这里我们为了保持融合曲面和扶手曲面的光顺过渡,我们可以考虑逐渐向中间曲面过渡的做法。过渡曲面如图所示。



图16

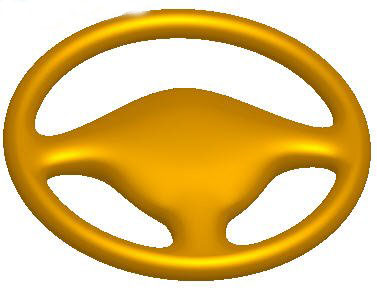

    17、对于第二种做法,我只是粗略地做了一下,也没仔细调整曲线,曲面质量也不怎么好,大家可以自己去尝试一下。好久没做教程,思路还不是很明朗,请大家谅解!



图17

上一页 [1] [2] 下一页
我有问题,我要进入论坛
出处:本站原创 作者:佚名
