ii. Area Graph（面积图表）：用图表graph来控制混成的截面面积的变化。

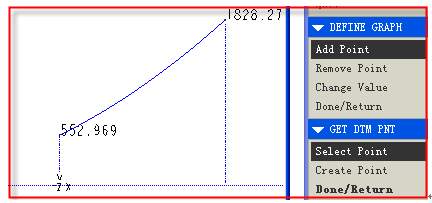

面积图表graph是一条反应截面面积随轨迹的比例变化的曲线，通过调整这个图表可以控制扫描混成的截面面积的变化规律。如下图所示，所有草绘截面处的面积值是不能修改的（图13）。

图 13

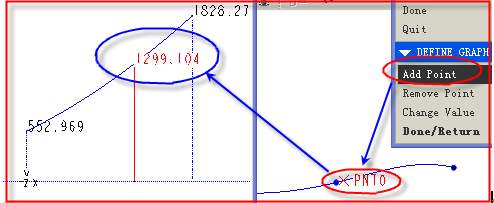

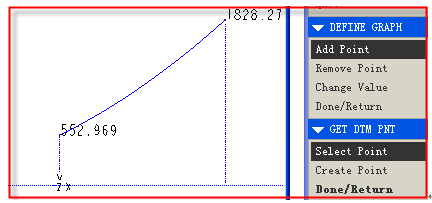

你可以通过添加额外的控制点并修改控制点的缺省值来修改面积图表graph的形状，如下所示，添加的点必须是在轨迹上的基准点。你也可以在添加的时候再用Create point来创建（图14）。

图 14

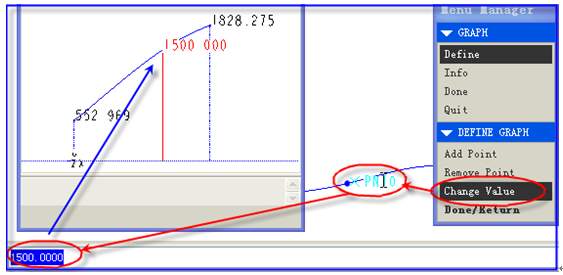

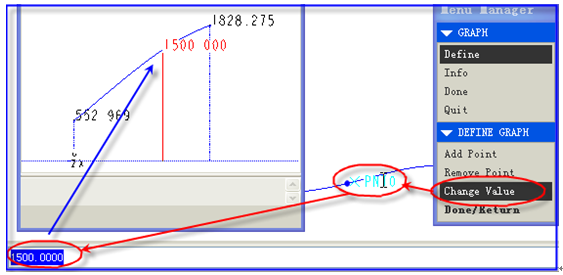

修改新添加的点的默认值以调整面积变化的曲线。

调整完毕后done退出后用preview查看便可看到系统已经按照新的面积graph来更新扫描混成的几何（图15）。

图 15

iii. None（无）：无额外控制。

2、Pivot Dir（轴向）

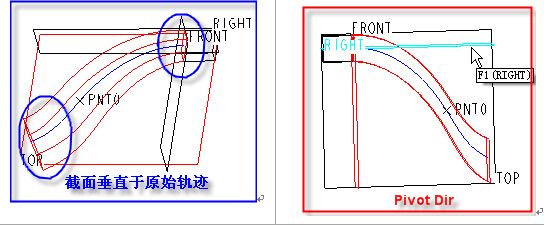

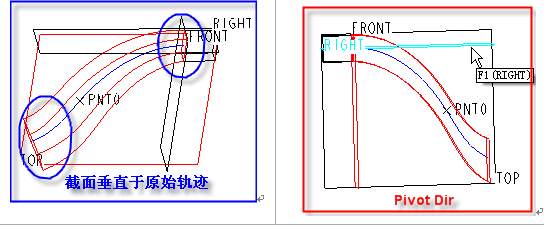

选用Pivot Dir选项来创建扫描混成，扫描过程中就会控制截面Z方向始终沿指定的法向的，如下图分别显示才用Pivot Dir选项的扫描混成几何的表现形式，右下图中用Right基准面作为扫描混成的轴向参考（图16）。

图 16

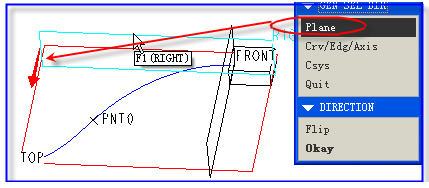

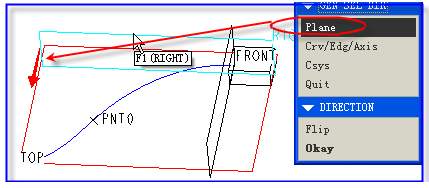

你可以选择采用平面，直线，边界或轴来确定截面的法向方向（图17）。

图 17

3、Norm To Traj（垂直于轨迹）

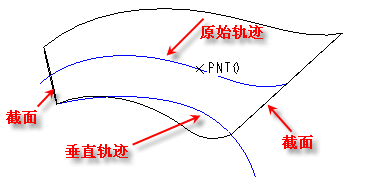

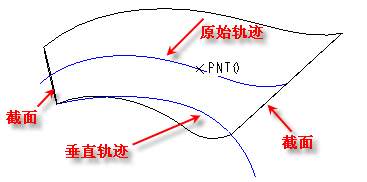

垂直于轨迹的扫描混成相对于其它的扫描混成比较特殊，它需要提供两条轨迹，一条是原始轨迹一条是垂直轨迹。扫描的过程中截面始终是垂直于垂直轨迹而非原始轨迹，并且在草绘截面的时候也可以垂直轨迹的交点但扫描的几何并不会沿垂直轨迹变化（图18）。
