Pro/E高级曲面建模实例
日期:2007-1-2 13:50:28 人气:1565     [ ]
上一页 [1] [2] [3] 下一页

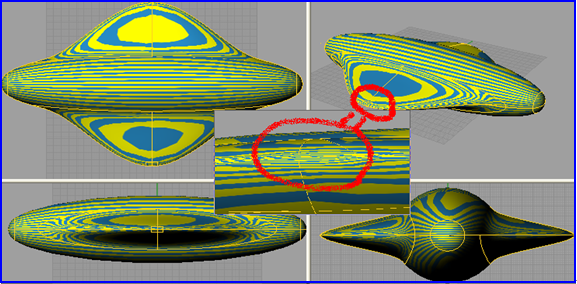

图7 曲面复制—镜像图

大家以为继续复制—镜像就完成了,不忙,我们用曲面分析看看我们的曲面状况,如图7右图(图7中图红圈处高斯分析放大图),发现有明显收敛,曲面质量不好,常用的办法就是把收敛处切掉(如图8左图)再补一块(如图8中图,注意边界条件的设置),高斯分析(如图9右图)可知,已无收敛,满足要求。

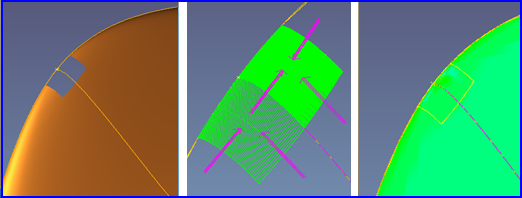

图8 曲面修补图

对如图8图边界设置不清楚的朋友,请看图9:

图9 曲面修补边界设置图

图标1,选择状态,图标2选取活动平面,图标3绘制/修改曲线,图标4绘制投影曲线,图标5生成4边面(只能用4条封闭边界曲线,且各边界曲线不能相切),图标6修改曲面边界属性(即定义边界相切、曲率连续等),具体操作请大家动手实践。

做到这步,实质性工作已经完成,下面的工作就是合并曲面,复制生成新的整体曲面后,再复制镜像直至最后合并,相信大家都能轻松完成,不再赘述!完成图如图10,并附上目录树。

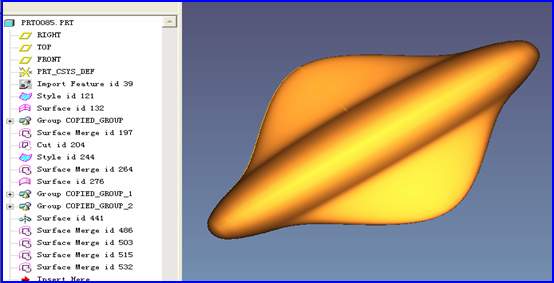

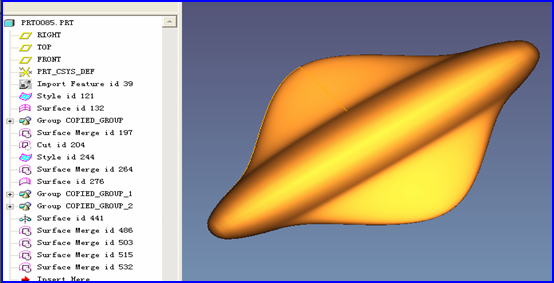

图10 最终完成(目录树)图

再看一下分析图11。

图11 曲面质量分析图

图11中红圈处,有一些扭曲,如要精益求精,可再进行调整,有兴趣可以自己琢磨。

题目一相对来说比较简单,主要是想让初步接触ISDX的朋友有个概念性的东西,知道怎样操作,也符合由浅入深,循序渐进的学习原则,先培养大家的兴趣,树立大家的信心,下面我们再来看一个稍微复杂一点的题目。




  2.         题目二:变形车座,同样我们先来看一下最终的效果图:

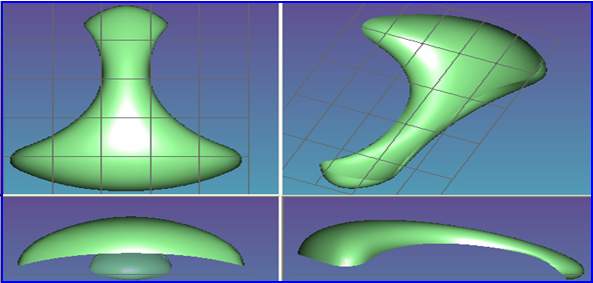

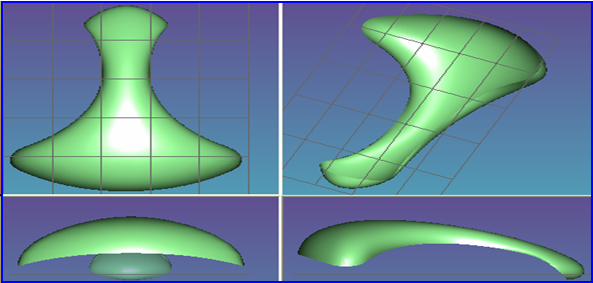

                                                                                     图12 车座最终效果图

原始架构线如图13:
