Pro/E 装配技巧---零件之组合
日期:2007-1-2 13:49:52 人气:143     [ ]
上一页 [1] 下一页
在机件设计中的各个零件模型档,可以进行相互的组合,也可以爆炸开来,在产生组合的过程中只须定义出相关零件之间的配合关系,而不须另外再产生一个包含所有零件资料之总档案。

步骤为:

  1. 进入" Assembly"模式。
  2. 选" Creat",同时命名此一组合关系档。
  3. 选" Component",进行组合。
  4. 选" Assembly"叫出一零件,主零件出现在主窗格中。
  5. 再选" Assembly"叫出另一零件,零件出现在上方之次窗格中。
  6. 选" Single",进行一对一的组合。
  7. 接着出现一配合关系之目录,项目如下:

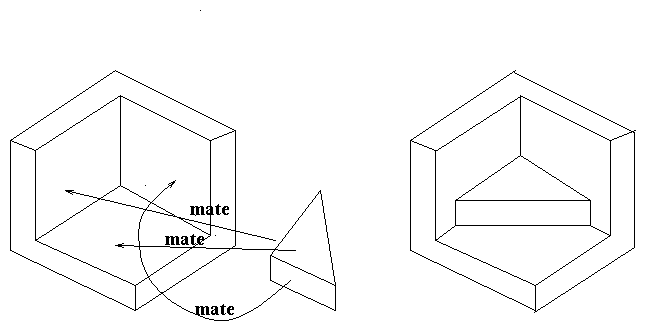

    1. Mate:两平面相密合,如图7.1

    Figure 7.1: Mate组合模式

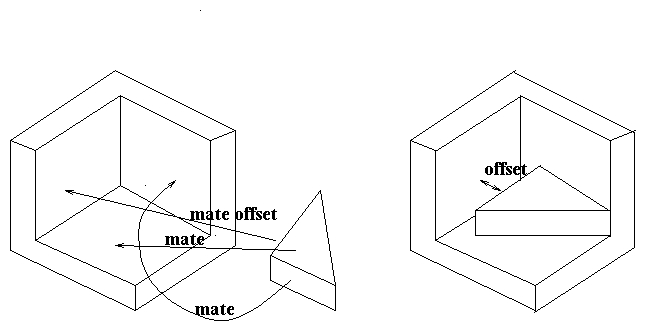

    1. Mate Off:两相对平面间间隔一段距离,如图7.2


    Figure 7.2: Mate Off组合模式

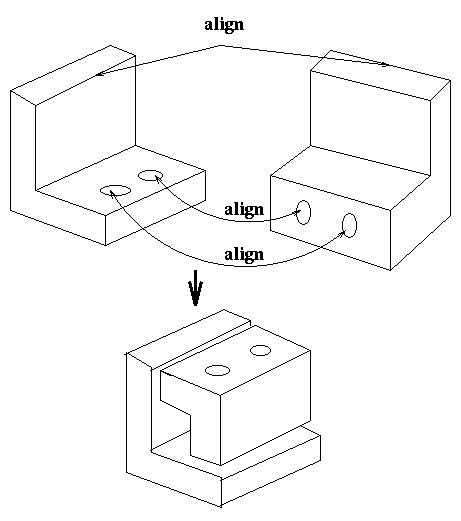

    1. Align:两平面互相对齐或使两圆弧(或圆)之中心线成一直线,如图7.3。


      Figure 7.3: Align组合模式

    2. Align Off:两平面互相对齐後隔开一段距离。
    3. Insert:孔与洞之配合。

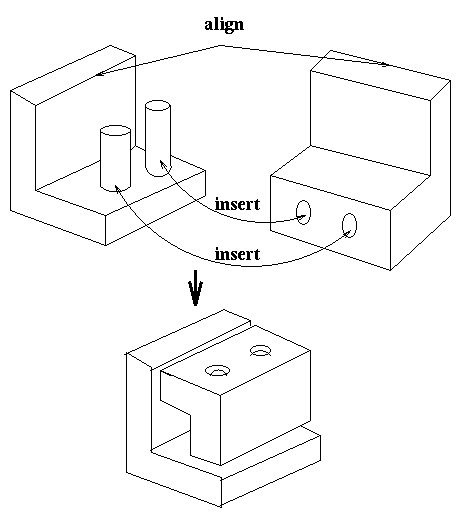

      Figure 7.4: Align and Insert 组合模式

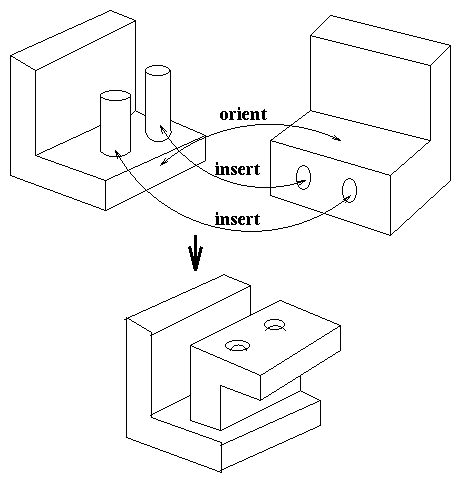

    4. Orient:两平面互相平行且同向如图7.5。


      Figure 7.5: Insert and Orient 组合模式

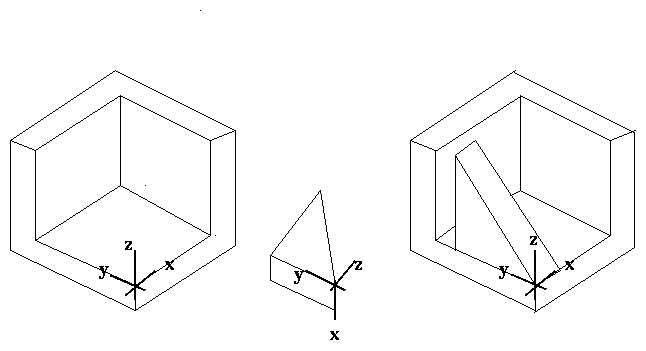

    5. Coord sys:利用座标组合,如图7.6。


    Figure 7.6: Coord sys组合模式

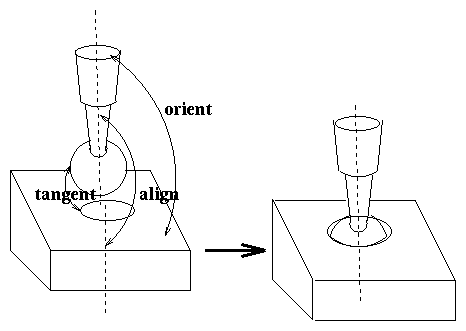

    1. Tangent Pnt On srf Edge On srf
      利用相切,接触点, 或接触边来控制两曲面接触的方式。


      Figure 7.7: Tangent, Orient and Align组合模式

    使用者可任选上述之一种配合方式,确定两零件之相对关系(除了利用座标组合者以外,其馀的配合通常须设定两种以上的相对关系)。

  8. 选" Done",此时糸统会将次视窗之零件自动组合到主视窗之零件上,同时关闭次视窗。
  9. 若要再进行其他零件之组合,可重复步骤5-8。

  当组合完成後,使用者若要以爆炸图显示,则可使用Main Menu 下之" View"-" Cosmetic" -" Explode"糸列指令将组合件爆炸开来若要重新恢复组合,则使用" Un-Explode"指令。另另外组件爆炸开的相对距离,可利用" Modify"模式下的" Mod Expld"指令,再选欲做改变的零件,更改所显示的相对距离数值。
