Pro/E 尺寸标注技巧
日期:2007-1-2 13:49:50 人气:224     [ ]
上一页 [1] 下一页

标定尺寸(Dimension)

当剖面完成後,开始设定各几何之尺寸参数,首先以左键选取欲设定尺寸之 单元(entity),然後以中间键标定尺寸参数所要摆设的位置。以下说明各类参数 之标定方式。

  1. 线段之长度:以左键选取线段,然後以中间键标定尺寸参数所要摆设的位置。
  2. 两点之水平或垂直距离:选取两点,然後以中间键标指定适当位置,即可产 生水平或铅直之参数。
  3. 圆或圆弧之半径:选取圆或圆弧,然後指定适当位置。
  4. 圆之直径:
    1. 平面上的圆:以左键选取该圆两次再以中间键定出位置

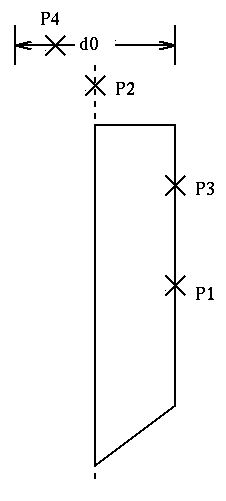

    2. 垂直之圆柱:先选圆周,再选中心线然後再选圆周,最後指定位置。


      Figure 2.1: 垂直圆柱尺寸之标法

  5. 圆弧之角度:先选圆弧之两端点,然後再选取圆弧内任一点,之後指定位置。


    Figure 2.2: 圆弧角度之标法

  6. 两平行线之距离:选取两平行线,然後标定尺寸参数所要摆设的位置。
  7. 两不平行线之夹角:选取两不平行线,然後指定适当位置。
  8. 某一图形单元与中心线之距离:选取该单元及中心线,然後指定适当位置。
  9. 不规则曲线之参数指定:
    1. 选取该曲线之两端点,标出两端点之水平或铅直距离。
    2. 先产生一参考座标糸,然後标示该曲线两端点之水平及铅直距离,并 标示座标糸与任一端点之相对位置,下一步选取该曲线及座标糸,再按 中间键,则该曲线中所有点便与该座标糸产生相对关系,各点即可用座 标值来定义。
    3. 利用?部读入之座标点档案,建立不规则曲线的步骤:
      1. 先使不规则曲线参考某一区域座标,选" Dimension",用左键选 不规则曲线两次,此时不规则曲线转成红色。
      2. 再用左键选欲参考之座标糸,再按中键完成参考关系之建立。
      3. 标示不规则曲线首尾两点与参考座标糸之相关位置。
      4. 选" Modify",再选不规则曲线。
      5. 选" Read Pnts",输入档案名称,读入座标点。
      6. 选" Regenerate",完成座标点之读入。

    使用者也可以用" Save Pnts"指令将不规则曲线的资料点存档。资料格式 如下:

                   Coordinates of spline points:(they may be edited using available editor; changes in X and Y coordinates of the first and the last points will be ignored)CARTESIAN COORDINATES: X                Y               Z 1                1                0                5.332236         3.37746          0                6.280372         9.575447         0                8.054441         11.43259         0                10               5                0

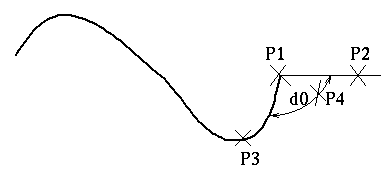

  10. 不规则曲线端点之角度:先选不规则曲线之端点,再选欲标示角度之参考几 何,再选曲线本体,最後指定角度位置。
