国产老标准可转位刀片的分类及表示方法

日期：2007-8-25 22:51:52 人气：44 [大中小]

[1]

一共分为如下四类:

   机械夹固式车刀片毛坯
   机械夹固式铣刀片毛坯
   机械夹固式研磨车刀片
   机械夹固式研磨铣刀片

二产品代号表示规则

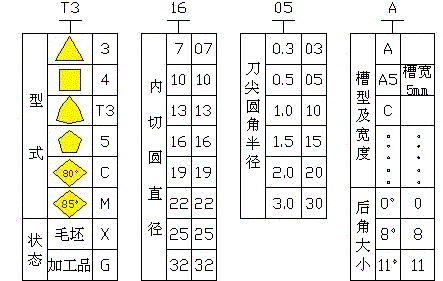

   1.车刀片毛坯、铣刀片毛坯和研磨车刀片的表示方法
   机械夹固式刀片毛坯(车刀片和铣刀片)的型号由型式代号、内切圆直径数字代号和刀尖圆弧半径及刀片断屑槽形代号(或铣刀片毛坯后角代号)所级组成。

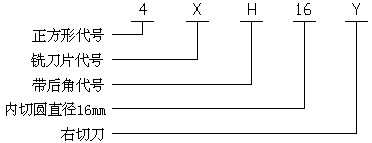

2.研磨铣刀片的表示方法
研磨铣刀片型号由型式代号、铣刀片代号(包括切削刃后角代号)和内切圆直径数字代号组成，必要时再缀以左切刀(Z)或右切刀(Y)代号。

三技术要求
   1.各类产品尺寸精度应符合相应品种系列表中的规定。
   2.产品表面质量
    毛坯表面掉角(长×宽)规定: 工作刃(面)≤0.2×0.2mm；非工作刃(面)≤0.5×0.5mm。
    毛坯底面允许向内凹0.1mm。
    精磨刀片表面不得有影响使用的掉边掉角和烧伤现象。
    精磨刀片表面精度不低于1.25µm。
