Proe导入Ansys总结

日期：2007-1-2 13:49:28 人气：187 [大中小]

[1] [2]

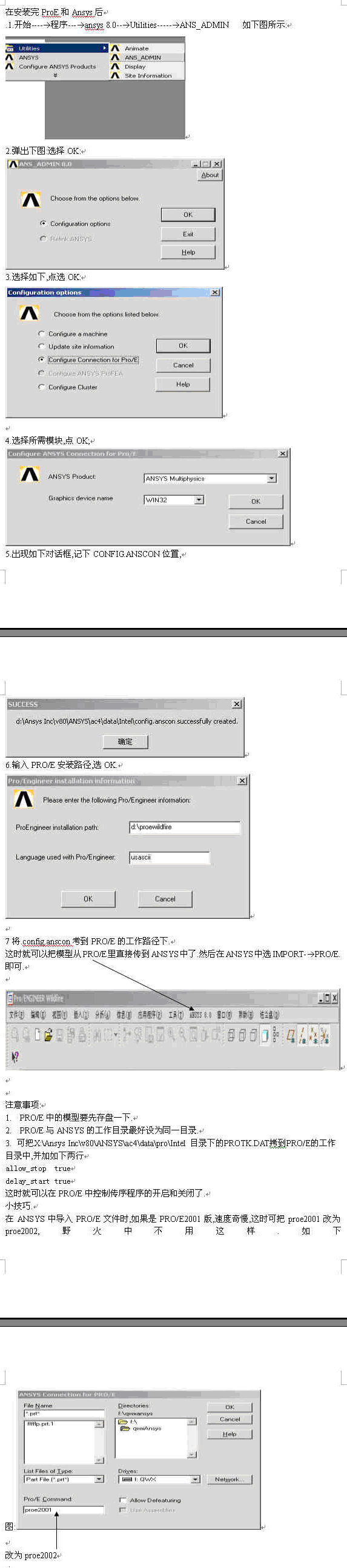

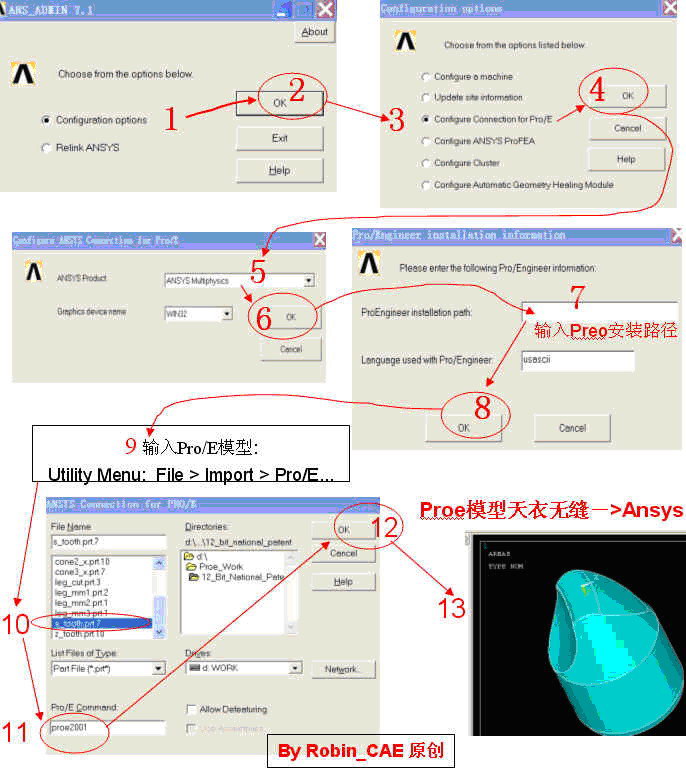

开始-->程序-->ansys_7.1-->utilities-->ans_admin
转自钢结构--
Pro/E和ANSYS的连接*作过程如下：
1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；
2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；
ANS_ADSINANSYS程序3) 开始选择ANSYS Configuration Connection for Pro/EOKConfiguration optionsUtility Work space in选择Graphics device name(NT: Win32)Product 给出Language used with给出Pro/Engineer installation pathmegabytes(128) OK；Pro/Engineer:usascii
4) 运行Pro/Engineer并配置config.pro；
名称值说明
fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。
fem_default_solver ANSYS 指定到一个求解器的路径。
fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。
femansys_annotations yes 切换载荷工况名称到ANSYS。
pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。
5) 创建一个新零件，并在PART菜单下这出现ANSCon Config & ANSYS Geom 菜单，打开ANSCon Config并作如下编辑；
Keyword Default Value Description
ANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run.
Windows:<drive>:\ansys56\bin\<platform>\ansys56.exe
ANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.
Windows:win32
ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS.
ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or as a solid model file.
ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics.
ANSYS_SOLVER Frontal Included for compatibility only.
ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only.
ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.
------------------------------------------------

以上似乎是针对ansys5.6版的，其实第5步没什么必要。关键是在第3步中正确设置了proE的的安装路径。然后用proe建模后，选界面里的ansys选项，就会自动启动ansys、建立连接。此时，需要你手动在ansys程序界面里手动输入该proe模型，一般在ansys的工作目录下（最好把proE的工作目录与ansys的设为相同）。

关于PRO/E和ANSYS如何连接
坛子里有兄弟问关于PRO/E和ANSYS如何连接的问题,现总结如下:
