一种新型浮动镗刀
日期:2007-8-16 19:54:42 人气:50     [ ]
上一页 [1] 下一页

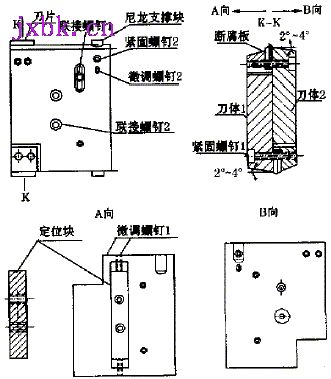

图1 新型浮动镗刀结构图
图1所示为一种新型浮动镗刀的结构。该镗刀由刀体、刀片、尼龙支撑块、定位块、断屑板、微调螺钉、联接螺钉、紧固螺钉等组成。镗刀的两块刀体通过联接螺钉1联接为一体,两片硬质合金刀片对称布置于刀体两端,刀片通过紧固螺钉1、压块和垫片夹持在刀体上,压块厚度可根据切削用量进行调整。该浮动镗刀采用断屑板断屑。镗刀切削角度为:主偏角kr=2°30'~3°,副偏角kr=30'~1°,后角g=2°~4°。两片硬质合金刀片的前刀面位于镗杆方孔中心平面内,有利于提高刀片形状精度。两个尼龙支撑块分别用紧固螺钉2固联于两片硬质合金刀片上,可起到减轻刀片承受的径向切削力、提高刀片耐用度和抗振能力的作用。尼龙支撑块的径向位置可通过位于斜孔内的微调螺钉2进行调节。定位块由联接螺钉2固联于刀体2上,并可在刀体1上的定位槽中移动。通过调节微调螺钉1,可改变定位块在定位槽中的位置,从而实现对镗刀径向尺寸的微调。该浮动镗刀的浮镗量(直径方向)为0.02~0.5mm。这种新型浮动镗刀结构合理,制造简单,镗刀片的装卸、调整、刃磨、更换方便,工作可靠。该结构既可用于单浮镗加工,也可用于镗滚组合刀具。
上一页 [1] 下一页
