可调刃倾角刀具的应用

日期：2007-8-16 19:54:11 人气：35 [大中小]

[1]

附图

车刀刃倾角是一个比较重要的参数。刃倾角的变化，会影响到刀尖的强度、刀具的切削前角、工艺系统的振动、工件的表面粗糙度、切屑流向与屑形等。选择一个合理的刃倾角在切削过程中是非常重要的。传统的重磨式车刀其刃倾角是磨出来的，一旦磨成，不可在实际生产中粗车、精车或不同的工艺系统刚性对车刀的刃倾角要求是不同的。笔者设计了一种装刀夹具，在切削过程中，可以任意调整刃倾角的大小。这样一把刀可以满足不同场合对刃倾角的要求。现以车孔刀具为例，说明刃倾角的调整方法。

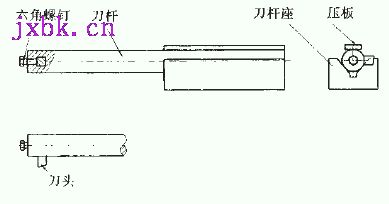

如附图所示将刀杆座安放在小刀架上，根据要求旋转刀杆可得到不同的刃倾角，选好刃倾角后，用小刀架上的压刀螺钉将压板和刀杆压紧即可进行切削。

在切削过程中，由于刀具的安装位置、刀具与工件相对运动情况的变化，实际起作用的角度与刃磨角度不同，此角度称为工作角度。在实际生产中，利用工作角度理论，变换不同安装方式，还可以对刀具的前角或后角进行调整。

[1]
