Pro/ENGINEER 阵列完全手册(三)
日期:2007-1-2 13:47:46 人气:392     [ ]
上一页 [1] 下一页


第二种:表阵列

关于表阵列

可用阵列表来阵列特征。

通过一个可编辑表,为阵列的每个实例指定唯一的尺寸,可使用阵列表创建特征或组的复杂或不规则阵列。

可为一个阵列建立多个表,这样通过变换阵列的驱动表,可改变阵列。

在创建阵列之后,可随时修改阵列表。隐含或删除表驱动阵列的同时也将隐含或删除该阵列导引。

在“组件”模式中,可使用阵列表来阵列组件特征和元件。

阵列表不是族表。阵列表只能驱动阵列尺寸,如果不取消阵列,阵列实例就无法独立。

也可在族表中包括阵列表,以便一个特定的族实例可使用专门的阵列

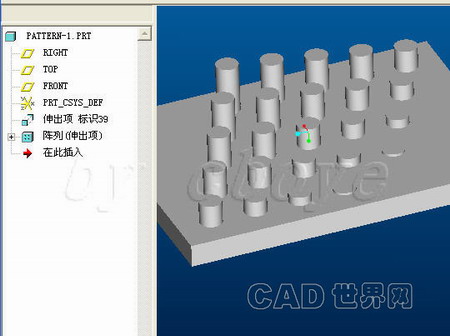

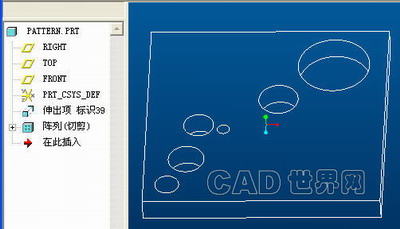

好,就拿下图这个极其不规则的实体来做例子吧!

还是用这个
选cut特征来阵列->可变->表

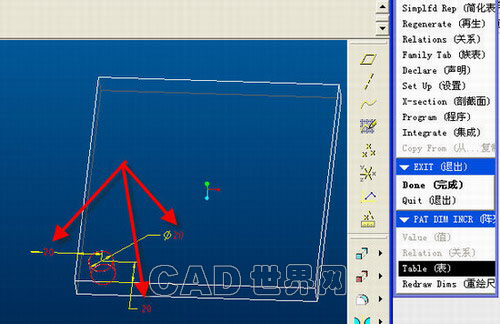

选择相对应的3个尺寸,如图!




done->Add,输入表名(随便啦),编辑表

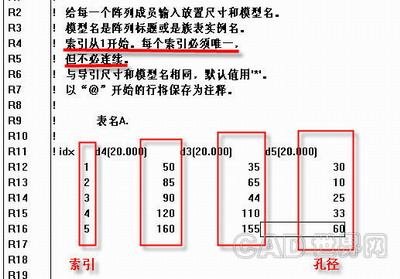

如图

编辑好后就关闭,done就OK了!
如果要修改阵列表就在
Modify->Pattern Table



第三种:参照阵列

关于参照阵列
参照阵列将一个特征阵列复制在其它阵列特征的“上部”。

一些定位新参照阵列特征的参照,必须只能是对初始阵列特征的参照。

实例号总是与初始阵列相同;因此阵列参数不用于控制该阵列。

若增加的特征不使用初始阵列的特征来获得其几何参照,就不能为新特征使用参照阵列。

例子在前面的倒角阵列中!

常用的有倒角,倒圆,实体化,加厚等等!
第四种:关系式阵列

利用关系式控制尺寸的变化!能做出一能效果高级的阵列效果!
但可能难以理解点!
相关教程链接在此:
【原创】给你们点爽的--如何用关系做阵列
关系式应用之园盘陈列

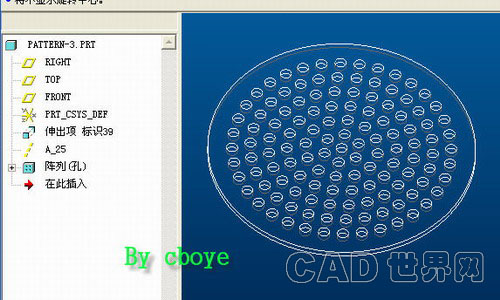

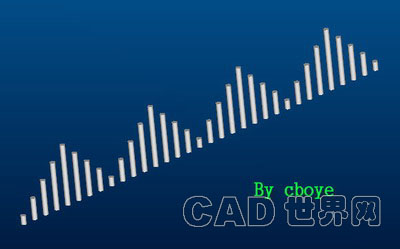

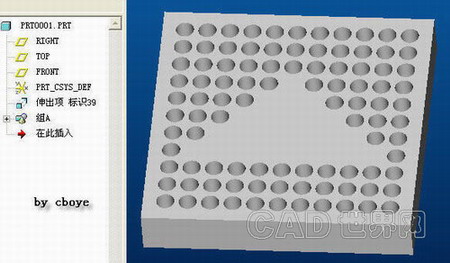

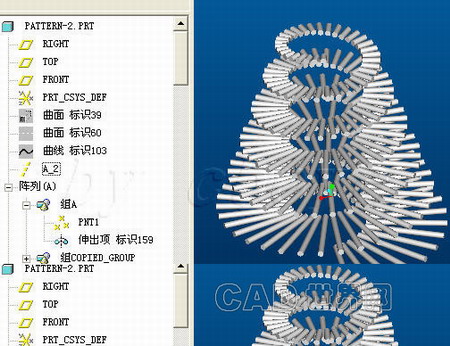

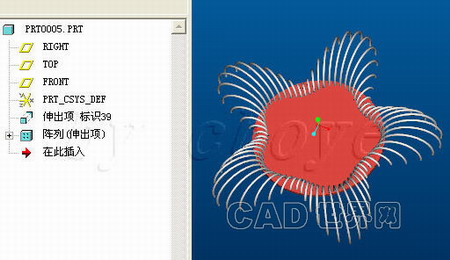

随便贴几张阵列的例子,大家可当做练习做做!




3-3D阵列

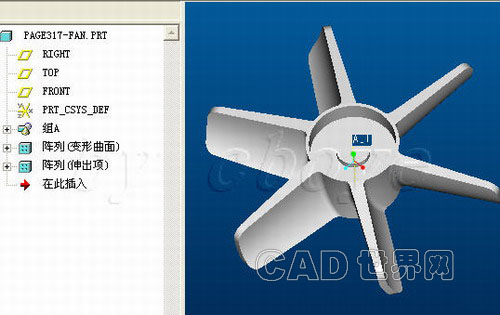

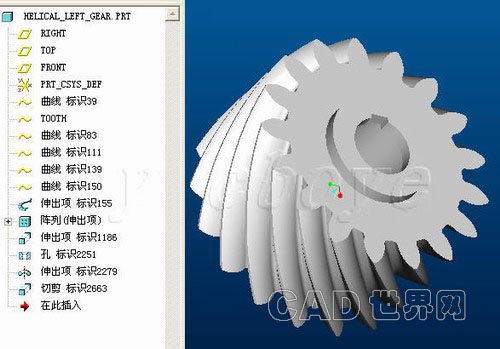

4-扇叶阵列(参照阵列实例)

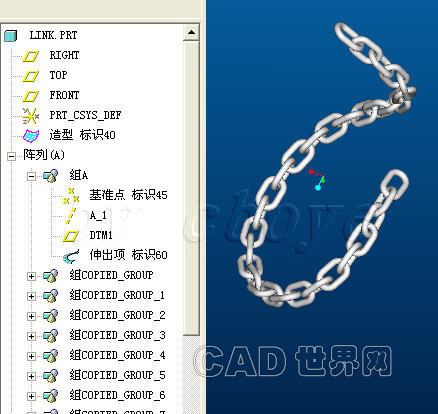

再来几张沿曲线阵列的



再来几张沿曲线阵列的



再来几张沿曲线阵列的



再来几张沿曲线阵列的

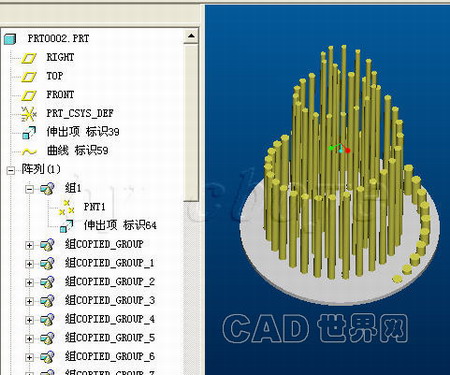

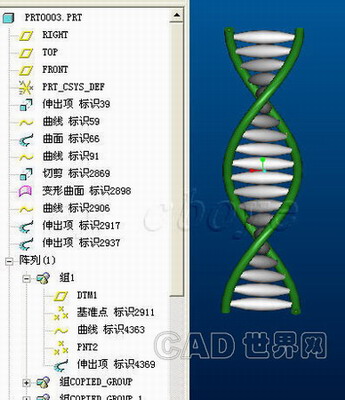

综合运用!!

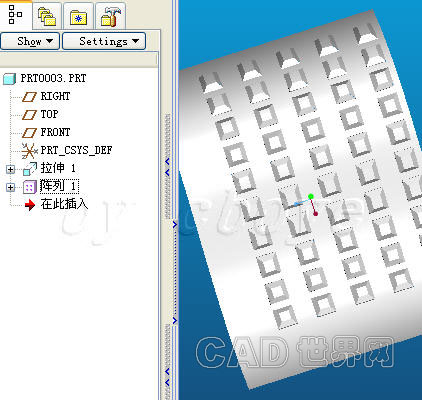

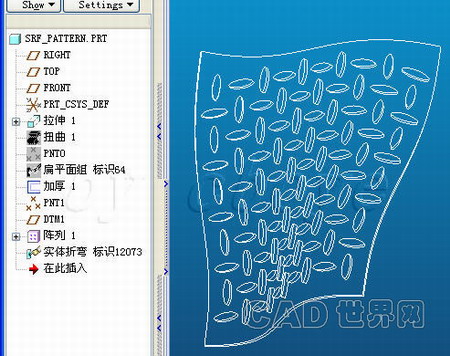

配合展平面组、折弯实体实现曲面阵列!



利用参照关系进行组阵列,实现曲面阵列



呵呵,想想这个应该怎样做?



例子举完了,接下来继续讲讲一些阵列技巧,把阵列往死里整!

第一眼看这张图片,你也许会想先阵列后再填补!(其实这也是一个思路,但这里给出大家另一种思路)
