滚子轴承
用短圆柱﹑圆锥或腰鼓形滚子作滚动体的滚动轴承。滚子轴承主要有向心短圆柱滚子﹑双列向心球面滚子﹑圆锥滚子和推力滚子等结构型式。
向心短圆柱滚子轴承﹕滚动体为长度与直径之比小於2.5的圆柱。内外圈允许的相对移动量较大﹐可分别安装﹐装拆方便(内外圈都有挡边的轴承除外)。这种轴承只能承受径向载荷﹐与同尺寸球轴承相比﹐承载能力大。对轴的挠曲很敏感﹐多用於刚性很大的轴﹐并要求良好对中。
双列向心球面滚子轴承﹕滚动体为球面滚子。外圈滚道是以轴承中点为中心的球面﹐当内外圈轴线偏斜较大时(1°～2.5°)﹐轴承仍能照常工作﹐调心性能好。这种轴承常用於多支承和挠曲变形较大的传动轴﹐主要承受径向载荷﹐也可承受少量轴向载荷。
圆锥滚子轴承﹕滚动体为圆锥形滚子。承载能力比球轴承大﹐能同时受径向载荷和轴向载荷。接触角在11°～26°之间﹐接触角大的能承受的轴向载荷也较大。圆锥滚子轴承的外圈可分离﹐安装方便﹐间隙需要调整。单列式最常用﹐它只能承受单向的轴向载荷。双列式可承受两个方向的轴向载荷。

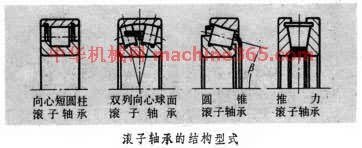

滚子轴承的结构型式
推力滚子轴承﹕主要用来承受轴向载荷﹐承载能力大。
|
|
|
