液体静压轴承
靠外部供给压力油﹑在轴承内建立静压承载油膜以实现液体润滑的滑动轴承。液体静压轴承从起动到停止始终在液体润滑下工作﹐所以没有磨损﹐使用寿命长﹐起动功率小﹐在极低(甚至为零)的速度下也能应用。此外﹐这种轴承还具有旋转精度高﹑油膜刚度大﹑能抑制油膜振盪等优点﹐但需要专用油箱供给压力油﹐高速时功耗较大。
简史 1862年﹐法国的L.D.吉拉尔发明液体静压轴承﹐指出摩擦係数可小至1/500。1917年﹐英国科学家瑞利发表求解液体静压推力轴承的承载能力﹑流量和摩擦力矩方程。1938年﹐美国在大型天文望远镜上应用液体静压轴承﹐承载总重量500吨﹐每昼夜转动一周﹐驱动功率仅1/12马力。1948年法国开始把液体静压轴承用於磨床上。现代液体静压轴承已成功地用於重型﹑精密﹑高效率的机器和设备上。

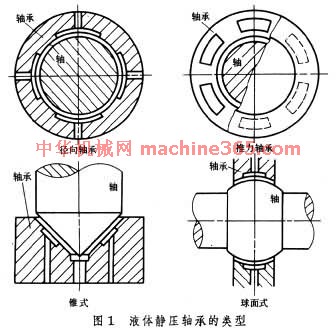

分类 液体静压轴承分径向轴承﹑推力轴承和径向推力轴承 (图1  液体静压轴承的类型 )。它有供油压力恆定和供油流量恆定两种系统。供油压力恆定系统较为常用。

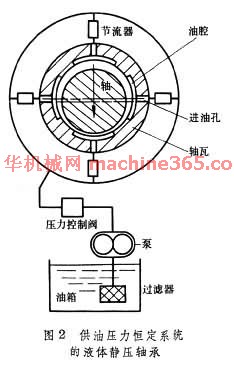

作用原理 图2  供油压力恆定系统的液体静压轴承 为供油压力恆定系统的液体静压轴承和轴瓦的构造。外部供给的压力油通过补偿元件后从供油压力降至油腔压力﹐再通过封油面与轴颈间的间隙从油腔压力降至环境压力。多数轴承在轴不受外力时﹐轴颈与轴承孔同心﹐各油腔的间隙﹑流量﹑压力均相等﹐这称为设计状态。当轴受外力时轴颈位移﹐各油腔的平均间隙﹑流量﹑压力均发生变化﹐这时轴承外力与各油腔油膜力的向量和相平衡。补偿元件起自动调节油腔压力和补偿流量的作用﹐其补偿性能会影响轴承的承载能力﹑油膜刚度等。供油压力恆定系统中的补偿元件称为节流器﹐常见的有毛细管节流器﹑小孔节流器﹑滑阀节流器﹑薄膜节流器等多种。供油流量恆定系统中的补偿元件有定量泵和定量阀。补偿元件不同﹐轴承载荷-位移性能也不同(图3  不同补偿元件液体静压径向轴承的载荷-位移性能比较 )。由於轴的旋转﹐在轴承封油面上有液体动压力產生﹐有利於提高轴承的承载能力。这种现象称为动压效应﹐速度越高﹐动压效应也越显著。
1 2 下一页
共 2 页 |
|
|
