3.齿轮参数化设计程序的运行

    当编辑完参数化程序后保存文件，关闭文字编辑器，Pro/Engineer信息列会出现提示信息：
"Do you want to incorporate your changes into the model?"

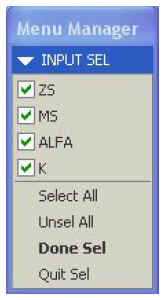

图5 INPUT SEL菜单

    此时选择“YES”按钮，系统出现“GET INPUT”菜单，点击“Enter”，就会出现如图5所示的“INPUT SEL”菜单，选择齿数项和模数项，根据信息列提示输入齿数30和模数2.5即可得到图6所示的齿轮。

图6 派生的齿轮模型

    再次执行“Edit/Regenerate”命令，Pro/Engineer会自动执行参数化设计程序，弹出图5所示的菜单，用户可选择齿数，模数，压力角和齿宽系数并输入新的参数，系统就会按用户所输入的新值自动生成新的齿轮。

四、结论

    本文重点阐述了用Pro/Program进行二次开发，创建渐开线直齿圆柱齿轮模型库的方法。在实际应用中，设计人员可以借助上述方法建立各类零件的模型库，通过对Program的编辑，自动生成基本参数相同的系列零件，使设计更富有选择性和弹性。
