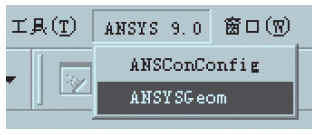

图4 Pro/E下的ANSYS菜单

    接口配置完成后，就可以使用以下两个方案实现数据转换：

    （1）使用ANSYS直接导入Pro/E模型数据

    打开ANSYS，在点击“File→Import→Pro/E”后出现的对话框中，选择填入正确的prt文件名，并在“Pro/ENGINEER command”栏中填入正确运行P r o / E 的命令如“proe”，然后点“OK”即可完成输入。此操作要求被打开的prt文件必须在Pro/E的工作目录中，或者Pro/E与ANSYS有相同的工作目录，否则会出现找不到anf文件的错误。如果前面在“Pro/ENGINEER command”栏中填入了错误的运行命令，系统会自动出现一个致命错误的提示，这时重新输入正确即可。在某些ANSYS版本中此功能有Bug，当直接导入方案行不通时可以采用本文论述的其他方案。

    (2)使用anf文件导入模型数据打开Pro/E后，新建或者打开一个p r t文件（可以不必输入材料特性），点击如图4所示的菜单“ANSYSGeom”, 就会自动启动ANSYS进行模型转换。因为要保护数据一致性，所以此种转换模式完成后不允许用户在Pro/ENGINEER环境中更改模型，如若需要更改只能在ANSYS中做模型修改，否则必须退出ANSYS才能回到Pro/ENGINEER环境。转换过程中Pro/ENGINEER会在自身的的工作目录下生成数个同名的文件，其中一个后缀名为.anf的文件就是可供ANSYS读取的格式。anf文件是ASCⅡ格式文件，其中记录了模型的特征数据，是ANSYS导入数据的标准格式之一。只要运行一次直接导入并生成了anf文件，就不需要再同时打开Pro/ENGINEER和ANSYS两个大型软件了。通常的做法是运行ANSYS，从菜单“File→Read input from”中选择该文件，即可完成模型的输入。

    3.在Pro/ENGINEER下选择ANSYS做求解器输出转换文件

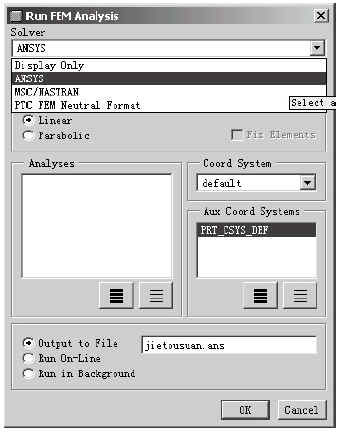

图5 运行有限元分析菜单

    对于较简单零件的分析可以使用Pro/ENGINEER选择ANSYS做求解器输出转换文件的方案。新建或打开一个prt文件后，调用“应用程序”菜单中的Mechanica程序进入有限元FEM模式。此模式下允许输出以ANSYS为求解器的ans文件，此文件为ANSYS专用的附带网格信息的模型数据文件，属于ASCⅡ文件格式，文件中的标题部分指出允许读入此文件的最低ANSYS版本，如Pro/ENGINEER Wildfire 2.0生成的ans文件要求是ANSYS 7.1。同使用anf文件一样，我们可以从ANSYS菜单“File→Read input from”中选择文件，完成模型的输入。不同之处在于此时导入的模型是带有有限元网格的。

    生成ans文件的步骤如下：点击“网格”菜单选择“创建”，接下来一系列对话框是关于网格的选项，全部采用默认也可创建网格。网格创建完毕之后，“分析”菜单中的“有限元求解”选项即可使用，点击后出现如图5所示的运行有限元分析的菜单。在选择菜单中，选择求解器为ANSYS以及输出到文件选项，如图5所示。点击“OK”之后Pro/ENGINEER就在工作目录下建立了与prt文件名相同的ans文件。

二、转换当中一些值得注意的问题

    在利用Pro/ENGINEER与ANSYS构成CAD/CAE集成系统的过程中容易产生一些错误，只有多实践才能根据出错提示找到正确的解决方式。以下列举一些常见问题的解决方式：

    (1)Pro/ENGINEER与ANSYS必须安装于同一个操作系统下，ANSYS为了完成与Pro/ENGINEER的连接需要指定Pro/ENGINEER的安装路径，所以安装的顺序必须是先装Pro/ENGINEER再装ANSYS，最后设置连接过程。

    (2)Pro/ENGINEER与ANSYS都有许多版本，Pro/ENGINEER中生成的文件能够顺利被ANSYS读取的条件是安装的ANSYS版本发布时间要在Pro/ENGINEER版本之后。表1中列举了常用Pro/ENGINEER与ANSYS版本的发布时间以供参照。

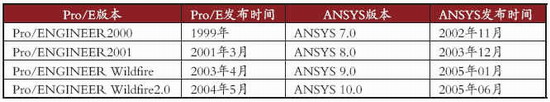

表1 Pro/E与ANSYS版本发布时间对照

    (3)重要交换文件（如i g s、anf、ans文件）必须建立在不带有特殊字符和空格的文件夹中，否则ANSYS读取文件的时候会出现明明文件存在，但却因为找不到文件而终止读取的错误。较好的解决方法就是为每一个项目专门建立一个只含有字母、数字、下划线的文件夹，工作时把Pro/ENGINEER与ANSYS的工作目录都设置在这个文件夹中。既避免出错，又比较容易管理产生的数据文件。

    (4)导入文件后有可能出现不能正确显示模型的情况，此时可以观察ANSYS的模型显示区域左下角，当出现模型文件名时就说明其实已经导入成功了。点击“QSave”图标之后再点击“RESUM_DB”按钮重载一次数据库，模型就可正常显示。

三、结论

    本文通过对P r o / E N G I N E E R Wildfire
