第一步 新建一个文件

File > New... > 出现新建文件对话框 > 输入新文件名：gear > OK

第二步 建立第一条曲线

 > Sketch | Done

> 选择绘图平面：FRONT

> OK

> Top > 选择参考平面：TOP

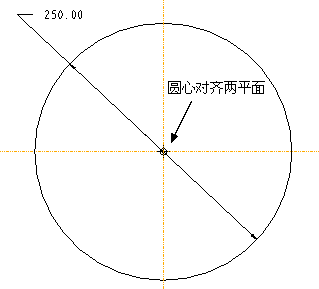

> 绘制如图剖面

>

> OK

> 完成第一条曲线的绘制

第三步 修改曲线的名称

Set Up > Name > Feature > 在模型树选择曲线

> 输入新的名称：PITCH_DIAMETER

> Done

> 回到PART菜单

第四步 修改尺寸的名称

Modify > 在模型树选择曲线 > 在零件窗口出现尺寸，如图

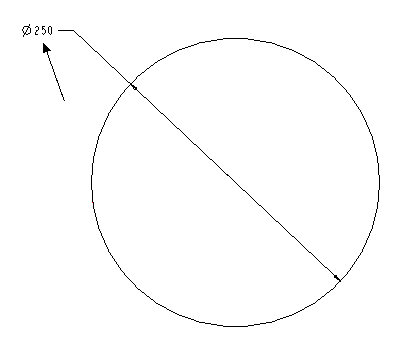

> DimCosmetics > Symbol > 选择尺寸，如图

> 输入新的名称：PCD

> Done

> Done

> 回到PART菜单

第五步 建立两个参数

Set up > Parameters > Part > Create > Real Number

> 输入第一个参数名称：m

> 直接回车(由于这个参数的值是由方程控制的，所以这里不用输入数值)

> Real Number

> 输入第二个参数名称：no_of_teeth

> 输入数值：25

> Done/Return

> Done

> 回到PART菜单

第六步 输入方程式

Relations > Add

> 输入方程式：m=PCD/no_of_teeth > 回车

> 再一次回车以结束方程式的输入

> Done

> 回到PART菜单

第七步 绘制第二条曲线

> Sketch | Done

> Use Prev

> Okay

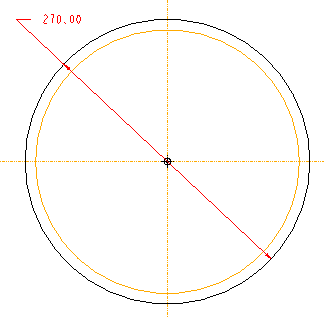

> 绘制如图剖面

>

> OK

> 完成第二条曲线的绘制

第八步 修改第二条曲线的名称

Set Up > Name > Feature > 在模型树选择第二条曲线

> 输入新的名称：ADDENDUM_DIAMETER

> Done

> 回到PART菜单

第九步 修改第二条曲线尺寸的名称

Modify > 在模型树选择第二条曲线 > 在零件窗口出现曲线的尺寸

> DimCosmetics > Symbol > 选择第二条曲线的尺寸

> 输入新尺寸名称：ADD_DIAMETER

> Done

> Done

> 回到PART菜单

第十步 输入第二条方程式

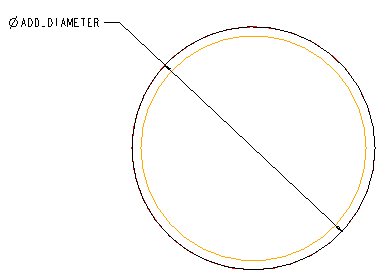

Relations > 选择第二条曲线 > 这时零件窗口显示零件尺寸的名称，如图

> Add

> 输入方程式：ADD_DIAMETER=PCD+2*m > 回车

> 再一次回车以结束方程式的输入

> Done

> 回到PART菜单
