注：内径d≥500mm和d＜10mm时，内径代号表示方法查阅有关手册。
2. 后置代号
后置代号内容较多，以下仅介绍几种最常用代号。
（1）内部结构代号表示同一类型轴承不同的内部结构，用字母表示且紧跟在基本代号之后：如C、AC和B分别代表公称接触角为15°、25°和40°的角接触球轴承；
（2）公差等级代号 按精度依次由低级到高级共分六个级别（表21-6）。0级为普通级，代号中省略不表示。
（3）游隙代号
（4）配置代号
3． 前置代号
前置代号表示轴承的分部件，以字母表示，如K代表滚子轴承的滚子和保持架组件，L代表可分离轴承的可分离套圈等。

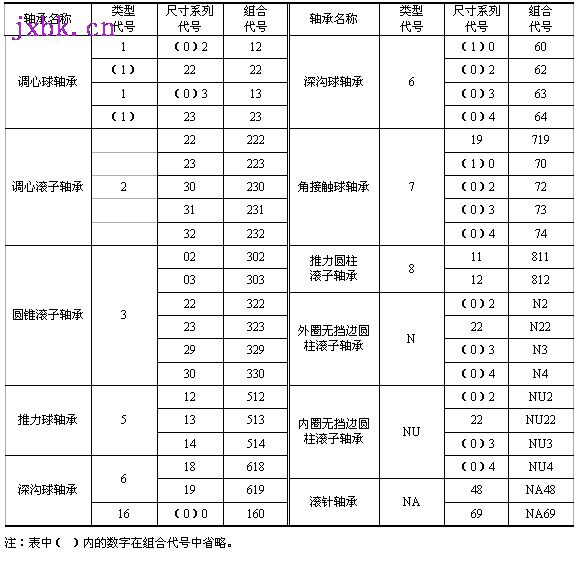

例21-1 说明轴承代号6024、7210AC/P5的含义。 表21-4 常用轴承的类型代号、尺寸系列代号和组合代号 | |
表21-6 公差等级代号 | 代号 | /P0 | /P6 | /P6x | /P5 | /P4 | /P2 | 公差等级 | 0级 | 6级 | 6x级 | 5级 | 4级 | 2级 |
| | 注：6x级仅适用于圆锥滚子轴承。 （3）游隙代号 常用轴承的径向游隙分为6个组别，由小到大依次为1组、2组、0组、3组、4组和5组。其中0组是常用组别，在轴承代号中不标注，其余组别的游隙代号分别用/C1、/C2、/C3、/C4、/C5表示。
（4）配置代号 成对安装的轴承有三种配置方式（图21-5），分别用三种代号表示：/DB—背对背安装；/DF—面对面安装；/DT—串联安装。代号示例如7210C/DF、30208/DB。
| |
|
|
