1． 密封的目的
　　密封的目的是防止灰尘、水分和其它杂物侵入轴承，并可阻止润滑剂的流失。
　　2．密封结构型式的类型
　　（1） 非接触式密封
　　这类密封是利用间隙进行密封，转动件与固定件不接触，故允许轴有很高的速度。
　　　① 间隙式
　　　② 迷宫式
　　（2）接触式密封
　　这类密封结构中，密封件与轴接触，因而二者间有摩擦和磨损，轴转速较高时不宜采用。
　　　① 毡圈式
　　　② 皮碗式
　　当密封要求较高时，可将上述各种密封装置组合使用，如毡圈密封与间隙密封组合、毡圈密封与迷宫密封组合等。

间隙式密封

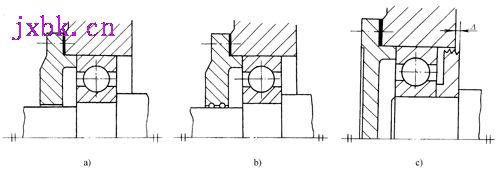

间隙式密封如图21-15 a所示， 在轴与端盖间设置很小的径向间隙（0.1～0.3mm）而获得密封。间隙越小，密封效果越好。若同时在端盖上制出几个环形槽（图21-15 b），并填充润滑脂，则可提高密封效果。这种密封结构适用于干燥清洁环境、脂润滑轴承。 　　图21-15 c为利用挡油环和轴承座之间的间隙实现密封的装置。工作时挡油环随轴一起转动，利用离心力甩去油和杂物。挡油环应凸出轴承座端面△＝1～2mm。该结构常用于机箱内的密封，如齿轮减速器内齿轮用润滑油、而轴承用脂润滑的场合。

图21-15 间隙密封

迷宫式密封

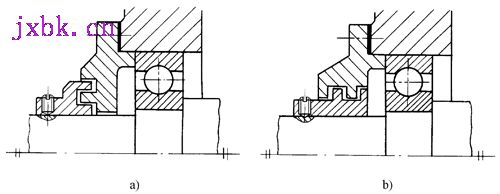

迷宫式密封（图21-16） 利用端盖和轴套间形成的曲折间隙获得密封。有径向迷宫式（图a）和轴向迷宫式（图b）两种。径向间隙取（0.1～0.2）mm，轴向间隙取（1.5～2）mm。应在间隙中填充润滑脂以提高密封效果。这种结构密封可靠，适用于比较脏的环境。

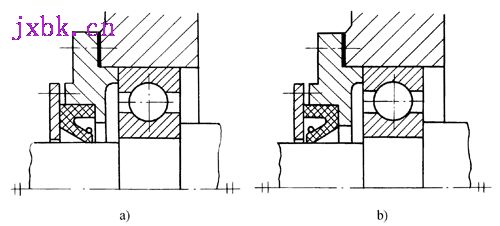

图21-16 迷宫式密封 毡圈式密封 　　毡圈式密封：如图（21-17）， 将矩形截面的毡圈安装在端盖的梯形槽内，利用轴与毡圈的接触压力形成密封。压力不能调整。适用于轴的圆周速度v≤5m/s的脂润滑轴承。 图21-17 毡圈式密封 皮碗式密封 　　皮碗式密封：如图（21-18）， 密封皮碗用耐油橡胶制成，用弹簧圈紧箍在轴上，以保持一定的压力。图a和图b是两种不同的安装方式，前者皮碗唇口面向轴承，防止油的泄漏效果好，后者唇口背向轴承，防尘效果好。若同时用两个皮碗反向安装，则可达到双重效果。该密封结构可用于轴的圆周速度v≤7m/s、脂润滑或油润滑的轴承。 图21-18 皮碗式密封
