第十一步 绘制第三条曲线

> Sketch | Done

> Use Prev

> Okay

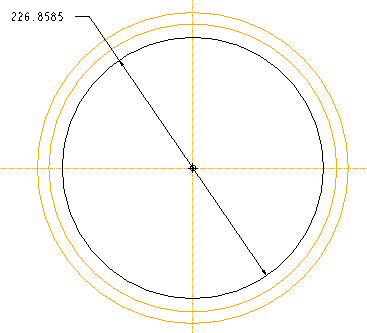

> 绘制如图剖面

>

> OK

> 完成第三条曲线的绘制

第十二步 修改第三条曲线的名称

Set Up > Name > Feature > 在模型树选择第三条曲线

> 输入新的名称：DEDDENDUM_DIAMETER

> Done

> 回到PART菜单

第十三步 修改第三条曲线尺寸的名称

Modify > 在模型树选择第三条曲线 > 在零件窗口出现曲线的尺寸，如图

> DimCosmetics > Symbol > 如图所示尺寸

> 输入新尺寸名称：DED_DIAMETER

> Done

> Done

> 回到PART菜单

第十四步 输入第三条方程式

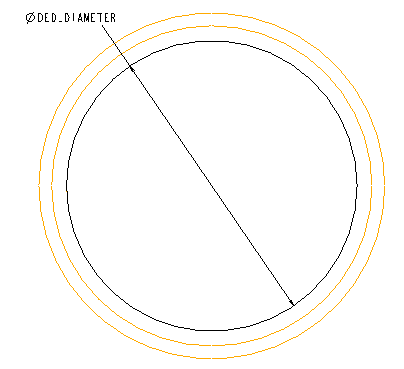

Relations > 选择第三条曲线 > 这时零件窗口显示零件尺寸的名称，如图

> Add

> 输入方程式：DED_DIAMETER=PCD-2*(m+(3.1415*m/20)) > 回车

> 再一次回车以结束方程式的输入

> Done

> 回到PART菜单

第十五步 绘制第四条曲线

> Sketch | Done

> Use Prev

> Okay

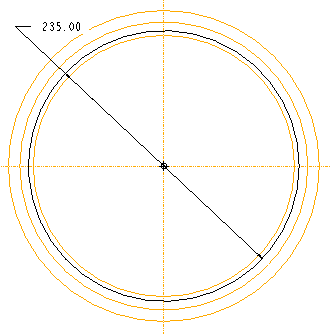

> 绘制如图剖面

>

> OK

> 完成第四条曲线的绘制

第十六步 修改第四条曲线的名称

Set Up > Name > Feature > 在模型树选择第四条曲线

> 输入新的名称：BASE_DIAMETER

> Done

> 回到PART菜单

第十七步 修改第四条曲线尺寸的名称

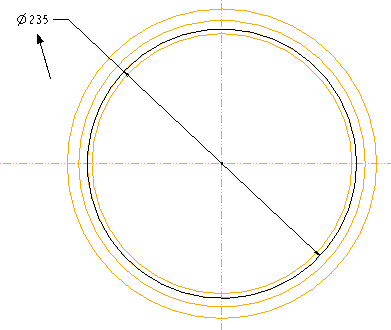

Modify > 在模型树选择第四条曲线 > 在零件窗口出现曲线的尺寸，如图

> DimCosmetics > Symbol > 如图所示尺寸

> 输入新尺寸名称：BASE_DIAMETER

> Done

> Done

> 回到PART菜单

第十八步 建立一个参数

Set up > Parameters > Part > Create > Real Number

> 输入参数名称：pressure_angle

> 输入数值：20

> Done/Return

> Done

> 回到PART菜单

第十九步 输入第四条方程式

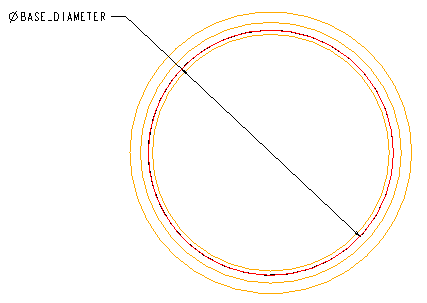

Relations > 选择第四条曲线 > 这时零件窗口显示零件尺寸的名称，如图

> Add

> 输入方程式：BASE_DIAMETER=PCD*cos(pressure_angle) > 回车

> 再一次回车以结束方程式的输入

> Done

> 回到PART菜单

第二十步 建立第五条曲线

> Sketch | Done

> Use Prev

> Okay

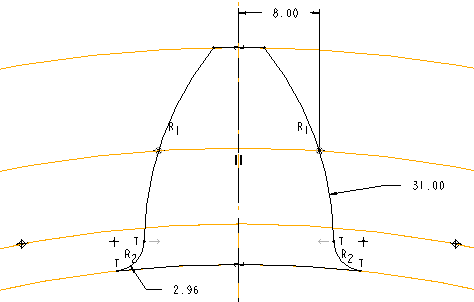

> 绘制如图剖面

>
