| 轴承基本额定寿命、基本额定动载荷和当量动载荷 |
|
| 日期：2007-8-9 20:17:32 人气：323 [大 中 小] |
|
|
1． 基本额定寿命
一批相同的轴承在相同的条件下运转，其中90%以上的轴承在疲劳点蚀前能达到的总转数或一定转速下工作的小时数，称为轴承的基本额定寿命，以L10（106转为单位）或L10h（小时为单位）表示。
2． 基本额定动载荷
基本额定寿命为106转时，轴承所能承受的最大载荷称为轴承的基本额定动载荷，以C表示。显然，轴承在基本额定动载荷作用下，运转106转而不发生疲劳点蚀的可靠度为90%。 |
|
|
3．当量动载荷
为计算轴承的寿命，需将轴承实际工作载荷与其基本额定动载荷进行比较。如果作用在轴承上的实际载荷是径向载荷与轴向载荷联合作用，则与上述规定的条件不同。为在相同条件下比较，需将实际载荷转换成一个与上述条件相同的假想载荷，在这个假想载荷作用下，轴承的寿命和实际载荷下的寿命相同，该假想载荷称为当量动载荷，用P表示。
轴承的当量动载荷按下式计算： |
 （21-5） |
|
式中，FR为轴承的实际径向载荷；FA为轴承的实际轴向载荷；X为轴承的径向动载荷系数；Y为轴承的轴向动载荷系数；由表21-7查取。fp为冲击载荷因数，按表21-8选取。
表21-7的制订根据是个极其复杂的问题，但掌握表的基本概念和应用方法是正确计算当量动载荷的前提。

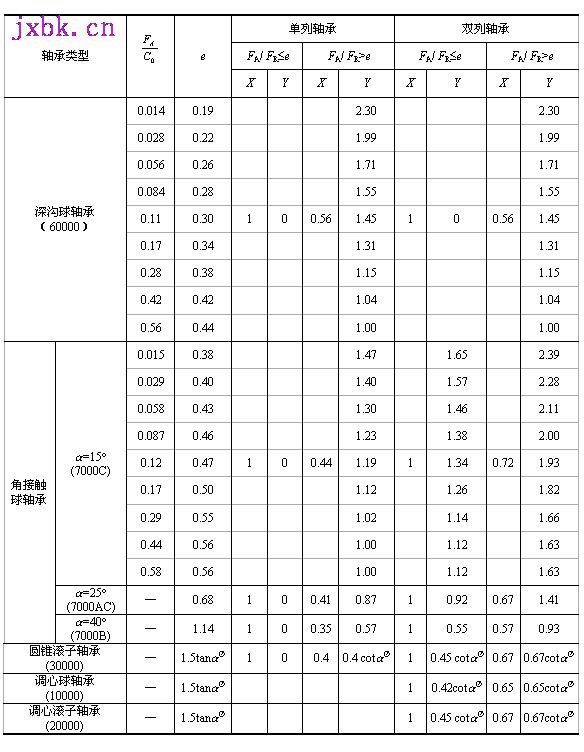

表21-7的说明和应用方法
1．表的说明
表21-7中的e为判断因子，用以判断计算当量动载荷时是否应计及轴向载荷FA的影响，其值由实验确定。当FA/FR≤e时，说明轴向载荷FA的影响较小，可忽略不计，故X＝1，Y＝0，P＝FR。深沟球轴承和角接触球轴承（7000C型）的e值随FA/C0的增加而增大（C0为轴承的额定静载荷，见下节），FA/C0表示轴承所受轴向载荷的相对大小，它通过实际接触角的变化影响e值。
7000AC型和7000B型的角接触球轴承，由于公称接触角α较大，在承受不同的轴向载荷FA时，其实际接触角变化很小，故e值近似按某一常数处理。而对于圆锥滚子轴承，滚动体与滚道为线接触，其实际接触角不随轴向载荷而变化，故e为定值。
2．表的应用方法
① 深沟球轴承和7000C型角接触轴承：
计算FA/C0 确定相应的e值 计算FA/FR 判断与e值的关系 确定X、Y值；
② 7000AC型和7000B型的角接触球轴承：
由表直接查取e值 计算FA/FR 判断与e值的关系 确定X、Y值；
③ 其余轴承
由手册查取e值 计算FA/FR 判断与e值的关系 确定X、Y值； |
|
表21-8 冲击载荷因数fp |
|
载 荷 性 质 |
机 械 举 例 |
fp |
|
平稳运转或轻微冲击 |
电动机 、通风机、水泵、汽轮机等 |
1.0～1.2 |
|
中等冲击 |
机床、起重机、车辆、冶金设备、内燃机等 |
1.2～1.8 |
|
强大冲击 |
破碎机、轧钢机、振动筛、石油钻机等 |
1.8～3.0 |
| | |
|
