在机件设计中的各个零件模型档，可以进行相互的组合，也可以爆炸开来，在产生组合的过程中只须定义出相关零件之间的配合关系，而不须另外再产生一个包含所有零件资料之总档案。

步骤为：

1.进入" Assembly"模式。

2.选" Creat"，同时命名此一组合关系档。

3.选" Component"，进行组合。

4.选" Assembly"叫出一零件，主零件出现在主窗格中。

5.再选" Assembly"叫出另一零件，零件出现在上方之次窗格中。

6.选" Single"，进行一对一的组合。

7.接着出现一配合关系之目录，项目如下：

    (1)Mate：两平面相密合，如图7.1

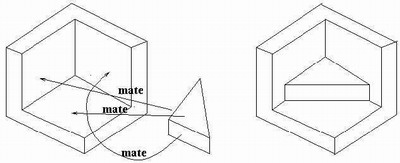

Figure 7.1: Mate组合模式

    (2)Mate Off：两相对平面间间隔一段距离，如图7.2

Figure 7.2: Mate Off组合模式

    (3)Align：两平面互相对齐或使两圆弧(或圆)之中心线成一直线，如图7.3。

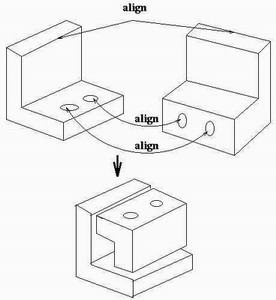

Figure 7.3: Align组合模式

    (4)Align Off：两平面互相对齐後隔开一段距离。

    (5)Insert：孔与洞之配合。

Figure 7.4: Align and Insert 组合模式

    (6)Orient：两平面互相平行且同向如图7.5。

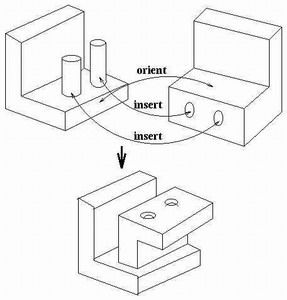

Figure 7.5: Insert and Orient 组合模式

    (7)Coord sys：利用座标组合，如图7.6。

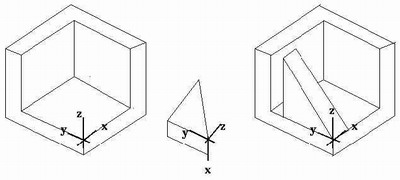

Figure 7.6: Coord sys组合模式

    (8)Tangent， Pnt On srf， Edge On srf：

    利用相切，接触点， 或接触边来控制两曲面接触的方式。

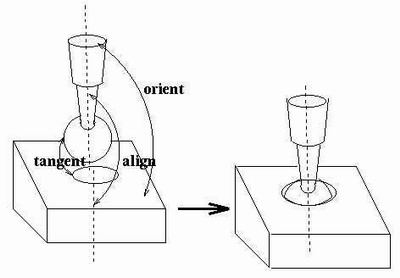

Figure 7.7: Tangent, Orient and Align组合模式

    使用者可任选上述之一种配合方式，确定两零件之相对关系(除了利用座标组合者以外，其馀的配合通常须设定两种以上的相对关系)。

8.选" Done"，此时糸统会将次视窗之零件自动组合到主视窗之零件上，同时关闭次视窗。

9.若要再进行其他零件之组合，可重复步骤5-8。

    当组合完成後，使用者若要以爆炸图显示，则可使用Main Menu 下之" View"-" Cosmetic" -" Explode"糸列指令将组合件爆炸开来若要重新恢复组合，则使用" Un-Explode"指令。另另外组件爆炸开的相对距离，可利用" Modify"模式下的" Mod Expld"指令，再选欲做改变的零件，更改所显示的相对距离数值。
