在本文中，我们将说明，当在 Pro/ENGINEER 中创建张紧装置的布局时，如何最大程度地利用自顶向下的设计方法。此组件由一个液压圆柱体、几个连杆零件和一个滚柱装置组成。

我们先使用标准模板创建一个组件，以此开始建模过程：

将此组件命名为 top-level.asm；

接着在 top-level.asm 中创建一个骨架模型；

选择“在组件模式下创建元件”图标，在当前组件中创建一个新的零件；

选择“骨架模型”，接受缺省的名称：

使用“复制现有”方法，然后选择您公司的起始零件以用作骨架模板。如果没有起始零件，则使用 Pro/ENGINEER 的缺省模板创建一个。然后，可以浏览到此零件，并将其用作“复制自”选项。

接下来，右键单击 TOP-LEVEL_SKEL.PRT，并在其自己的窗口中打开它。我们在此窗口中将创建连杆系统的布局。这类似于在 2D 软件包中放置连杆。

接着，为基础位置创建三个点，这些点将代表不会移动的点。可以在建模过程的后面阶段使用 Pro/ENGINEER 行为建模扩展来优化这些点。利用草绘基准点工具能很好地创建这些点。也可以在“插入”à“模型基准”à“点”à“草绘”下找到此特征。

选择在其上进行草绘的平面，然后创建三个点。在本例中，使用“前”平面作为草绘平面，并使用“右基准”平面作为右查看参照。（图 1）

请注意，有一个点在缺省的坐标系上，而另外两个点标出了尺寸：

PNT0 将用于确定圆柱的销钉接头位置；
PNT1 将用于确定“V”形支架的位置；
PNT2 将用于确定滚柱拉杆的固定位置；

接下来，我们将为连杆草绘以下部分：

“V”形支架；
滚柱拉杆；
从 V 形支架到滚柱拉杆的连接连杆。

让我们从 V 形支架开始：

创建一个草绘基准曲线特征；
使用在草绘基准点特征时所用的同一草绘平面和视图参照，只需选择“使用先前的”按钮即可。

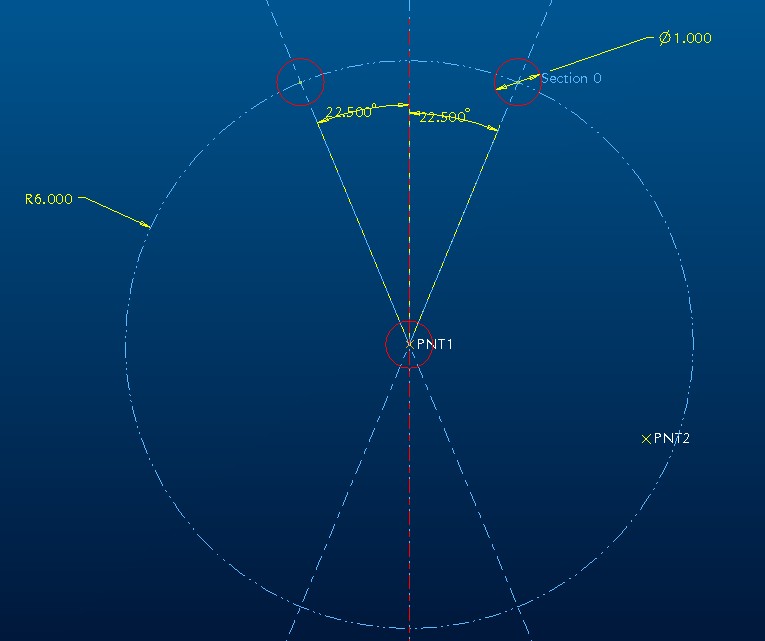

图 2 中显示了创建草绘的步骤：

草绘一个圆，圆心在 PNT1，半径值为 6”；

将此圆切换为构造圆；

草绘两条中心线，使它们各偏离垂直中心线 22.5 度，如图所示；

创建三个直径为 1” 的圆，一个圆心在 PNT1，另两个圆心在半径为 6” 的构造圆与两条 22.5 度中心线的相交处。

此草绘将代表 V 形支架的三个孔位置。

接着，创建滚柱拉杆的草绘。使用相同的草绘基准曲线特征，另外还使用先前的草绘平面参照。

图 3 中显示了创建草绘的步骤：
