| EMX初级+滑块教程 |
|
| 日期：2007-1-2 13:46:31 人气：95 [大 中 小] |
|
|
|
个人随想:现在关与EMX的书籍及网上的教程都是些基础性的东西!EMX的具大潜能还未被开发出来!(如何使自动生成的工程图更符合符合国标企标?建立符合自己习惯的滑块斜顶?及特殊性的模架配件?)
希望各位网友们能把自己的经验心的写出来大家一起来学习交流!让我们同心协力将EMX进行到底!我先来个很菜的!

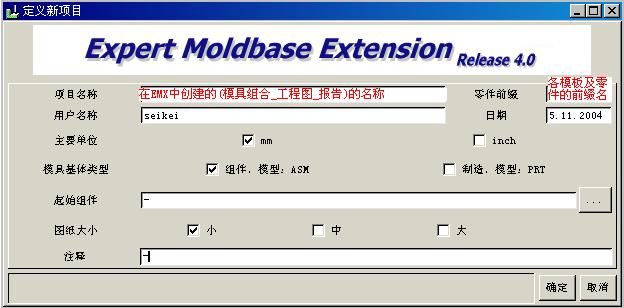

1.利用 EMX 4.0->项目->新建 创建新的EMX组合
 注意事项!
如果要自动保存文件
请进行如下设置

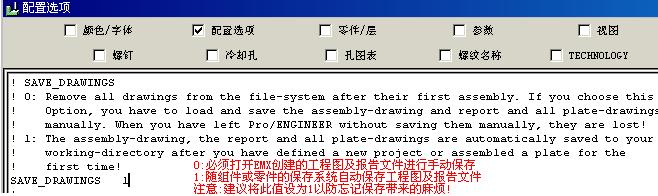

EMX 4.0->帮助->选项->配置选项
 加入设计好模具组合文件!
2.利用 元件->装配 将设计好的模具组合文件装配进来
利用缺省或利用对齐坐标系的方法
建议使用对齐坐标系的方法
 示例

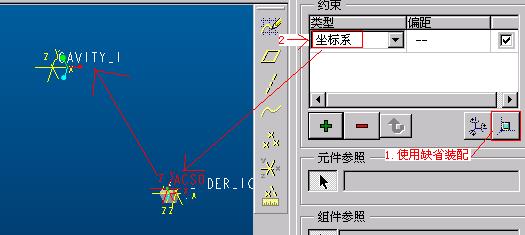

1.使用缺省坐标进行装配
注意:你的模具组合文件的缺省坐标系X.Y平面必需在分模面上
2.如果不是请另在分模处建立坐标系利用对齐坐标系的方式进行装配!

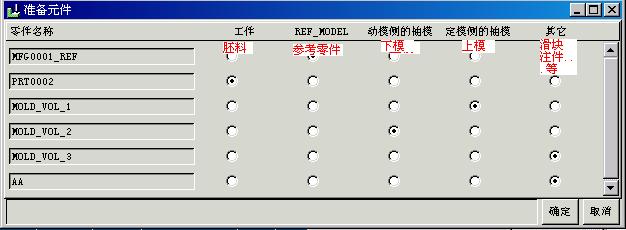

3.对组模具组件进行分类
EMX4.0->项目->准备
注意:这一步的分类非常重要EMX可以根据你分类将零件放到相应的层及简化表示上!及开模动画中!
4.调入模架及其它元件

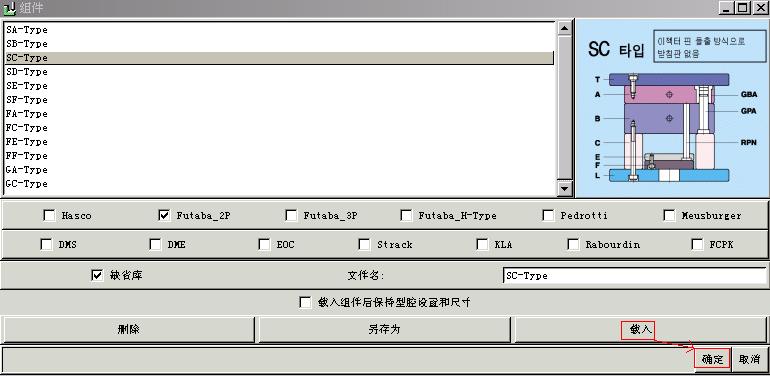

EMX 4.0->模具基体->组件定义->载入或保存组件(选择你需要的模架)->载入->确定

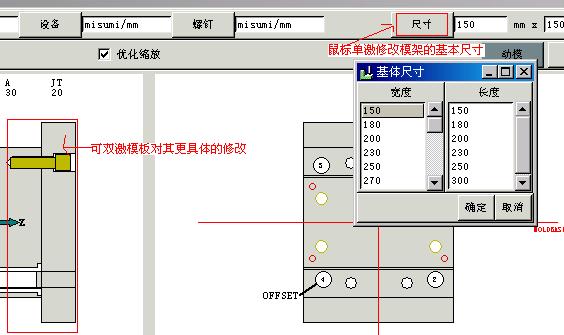

模具及模板基本尺寸的修改
图片附件: 1223.jpg (33.65 K)

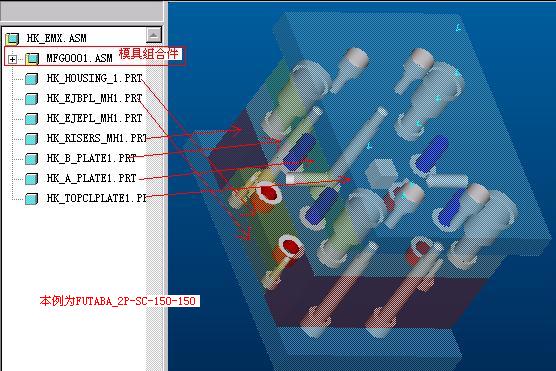

调入后的模架
示例

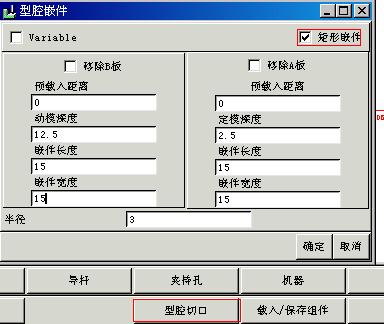

5.型腔切口
EMX 4.0->模具基体->组件定义->型腔切口
切出放置公母模仁的模筐
 |
|
|
