| 变频器在B1卷烟包装机组上的应用(中) |
|
| 日期：2007-8-3 23:22:29 人气：31 [大 中 小] |
|
|
|
4 系统改造方案
改造系统必要要解决以下问题：
1、首要任务是弄清原系统的工作原理。
2、TD3000变频器和原系统接口问题，要保证改造后的变频器和原系统无缝对接。
3、要考虑变频器对原单板机系统可能存在的EMI问题，（原系统是以是单板机为控制核心，变频器作为一个重要执行单元。）

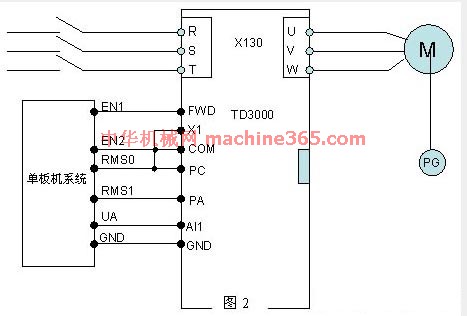

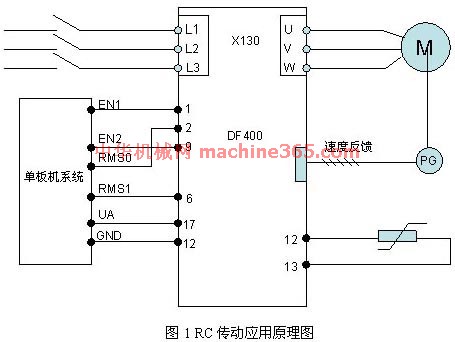

图1就是原RC传动应用原理图，电机4.0KW，内带光电编码器和电机过热保护热敏电阻，变频器采用闭环矢量控制。这种配置方法在国外常见，而国内非常少，配置价格也较为昂贵，国内配套也相对较难。而且系统要求较快的动态跟随性能和高稳速精度。由于TD3000变频器开环矢量无论从动态性能还是稳态精度上都高于原变频器，因此我们决定先使用开环矢量控制检验TD3000的性能，看是否能能满足系统要求，对于电机保护热敏电阻，由于TD3000变频器内部自带电机过载保护，且RC主电机的工作负荷也较轻，因此这路控制可以完全舍弃。使用TD3000的应用原理图见图2：
 文章编辑：moji
|
|
|
