【摘 要】本文探讨了Pro/ENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径，阐述了图样转换的可行性和实现过程。 【关键词】 Pro/ENGINEER CAD/CAM软件 图样相互转换 1 引言 Pro/ENGINEER、 AutoCAD、MasterCAM、Unigraphics（简称UG）是目前国内外机械制造业中应用较广泛的CAD/CAM软件。工程技术人员在具有相应许可的情况下，熟练掌握这四种软件图样的相互转换方法，对于提高设计、编程效率是大有益处的。 Pro/ENGINEER是一套具有优秀的三维造型功能、强大的参数化设计和统一数据库管理等特点的CAD/CAM软件，而AutoCAD有完善的二维工程图样设计功能。因而，结合Pro/ENGINEER的特点进行产品的三维参数化设计，利用AutoCAD强大的二维绘图功能，进行图样的处理和方案保存，是一种可行而有效的方法。又如，MasterCAM在中小型模具制造企业中应用较普遍，但其CAD部分功能相对较弱，进行复杂曲面、实体造型时较困难。因而，可以结合Pro/ENGINEER的特点进行产品的参数化实体设计，再导入MasterCAM中进行NC程序的编制。 2 图样转换可行性 IGES（Initial Graphics Exchange Specification）、DXF(Drawing eXchange File)图形交换文件格式是Pro/ENGINEER、MasterCAM、UG和AutoCAD都支持的文件格式，它们是具有专门格式的顺序文件，可以用各种编辑软件进行编辑，也可以用高级语言来读写。IGES、DXF文件在四种设计软件中均具有操作简易性和双向性的特点，这使得Pro/ENGINEER与MasterCAM、AutoCAD、UG之间图样的相互转换成为可能。 3 图样转换的实现 3.1 Pro/ENGINEER与MasterCAM 3D图样转换 3.1.1 Pro/ENGINEER图样导入MasterCAM实现过程 （1） 在Pro/ENGINEER中打开要输出的文档。 （2） 单击“File→Export→Model→IGES”，输入文件名，然后单击“√”，弹出“Export IGES”对话框（如图1所示）。 （3） 在Export IGES对话框中进行相应参数设置，默认项“Surfaces”是将Pro/ENGINEER的3D模型输出为曲面数据；“Wireframe Edges”项仅输出3D模型的边界线；“Datum Curves and Points”项仅输出3D模型上的点和曲线资料。利用“Quilts”按钮选择3D模型上的曲面，可以仅输出含有该曲面的IGES数据。在完成相应参数设置后，单击“Ok”，文件转换完毕。 （4） 开启MasterCAM，单击“File→Converters→IGES→Read File”，打开上一步转换生成的IGES文件，系统弹出“IGES Read Parameters”对话框（如图2所示），在对话框中采用默认值或进行相应参数设置后，单击“Ok”，即完成文档导入。

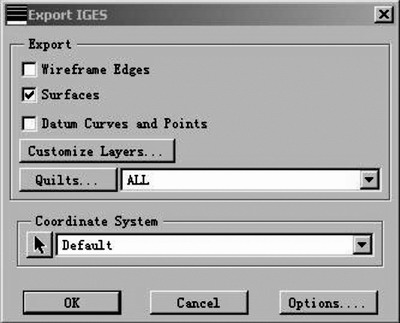

图1 输出IGES格式文件对话框

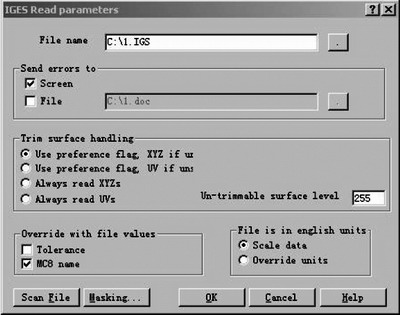

图2 输入IGES格式文件对话框
3.1.2 MasterCAM图样导入Pro/ENGINEER实现过程 （1）在MasterCAM中打开要输出的文档。 （2）单击“File→Converters→IGES→Write file”，输入文件名，指定文件存放目录，完成IGES格式文件的转换。 （3） 开启Pro/ENGINEER，单击“File→Import→Creat New Model”，选择上一步转换生成的IGES文件，单击“Ok”，系统弹出“Import New Model”对话框（图3）。

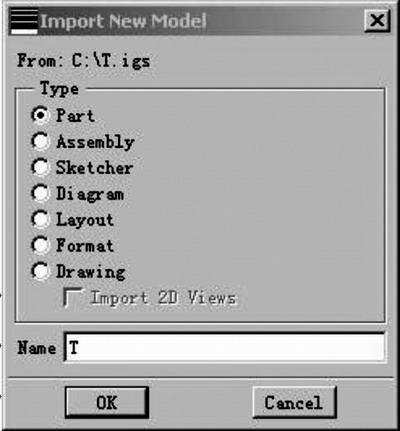

图3 输入新模型对话框 （4）在对话框中采用默认值或进行相应参数设置后，单击“Ok→Close”，即完成了文档导入。 3.2 Pro/ENGINEER与 AutoCAD工程图样转换 3.2.1 Pro/ENGINEER图样导入AutoCAD实现过程 （1） 在Pro/ENGINEER中打开要输出的工程图文档。 （2）单击“File→Export→Model→DXF”或“DWG”， 输入文件名，然后单击“√”，既完成了文件转换。 （3）开启AutoCAD2000(简体中文版)，单击“文件→打开”，选择上一步转换生成的DXF或DWG文件，单击“打开”，即完成了工程图文档导入。 3.2.2 AutoCAD图样导入Pro/ENGINEER实现过程 （1）在AutoCAD中，将要输出的工程图文档存为DXF格式文档。 |
