本文介绍了三种显示器透气孔形式，体现了PROE阵列的典型方法

制作一长方体基体（如图）

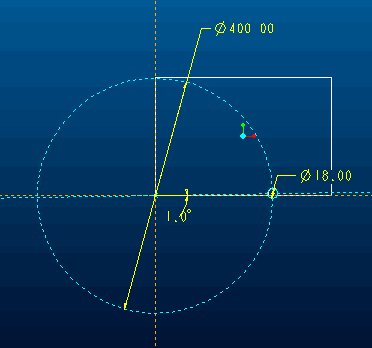

在长方体左下边角线上建立一基准轴 建立一孔，绘图面为长方体前面，Bottom面通过基准轴并与长方体下表面夹角1°
对此孔进行阵列pattern─General─Done
─ Value─选择尺寸400─输入40─ Value─选择尺寸1─输入4─ Value─选择尺寸18─输入-1.4─ Done─输入行数4（第1方向结束）
Value─选择尺寸400─输入-20─ Value─选择尺寸1─输入10─ Value─选择尺寸18─输入-1.2─ Done─输入列数7（第2方向结束）

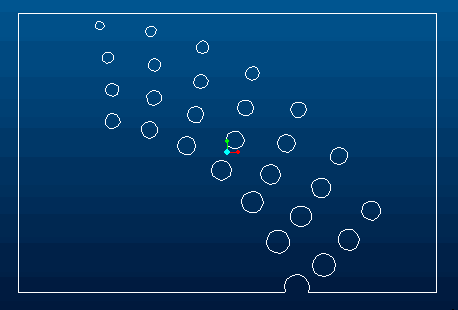

这种方法有很好的灵活性

下面再介绍一下如何利用Relation

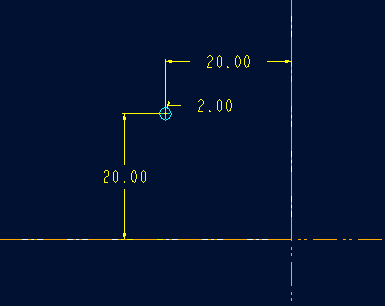

制作一长方体体（同上）在右下方建立一孔

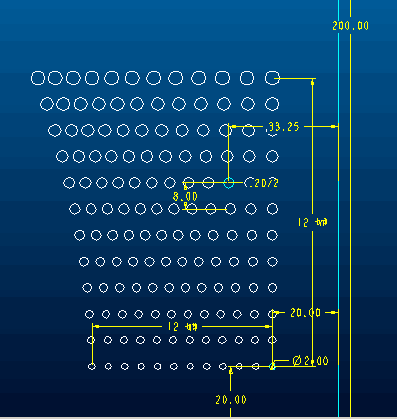

对其进行阵列pattern─General─Done─ Relation─选择水平尺寸20─Edit─在出现的计事本中加入关系式： memb_i=idx2/4+5 -保存─退出─Done─Done─输入列数12
Value─选择垂直尺寸20─输入8─ Value─选择直径尺寸2─输入0.2─Done输入行数12

─完成

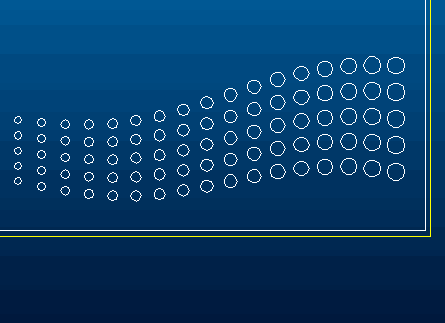

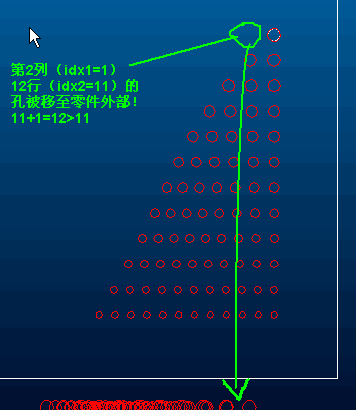

现在需要将左上方的一些孔除去。注意他们的idx1和idx2值都比较高。
Redefine─选择孔阵─Pattern选项─Pat Incr Type─Second Dir─d7(垂直尺寸)─To Relation(转变为关系式)─Edit─ 在计事本中加入四行关系式：
memb_v=8*idx2+lead_v
if idx1+idx2>11
memb_v=-9
endif 如果没有 if 语句 memb_v=8*idx2+lead_v 相当于设置了数值增量为8的Value，也相当于memb_i=8 if 语句判断孔是否在左上方，并改变memb_v（垂直尺寸）将孔移至零件外部

利用三角函数 制作一长方体体（同上）

完成
