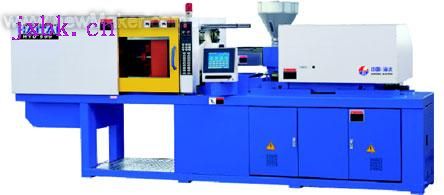

| “HTD80全电子伺服控制注塑机”的创新技术 |
|
| 日期：2007-7-21 22:21:48 人气：38 [大 中 小] |
|
|
|
|
“HTD80全电子伺服控制注塑机”是2003年国家重点新产品，经过全体科研人员的共同努力本项目如期完成设计、加工、安装和调试。经宁波国家塑机检测中心检测各项性能指标均达到JB/T50018-1999标准的优等品。于2003年9月通过了市科委组织的专家组的技术鉴定，专家组认为全电子伺服控制注塑机已达到国际先进国内领先水平。
本项目属于节能型和环保型的高新技术产品，技术创新特点突出，首先在结构设计上作了重大改革和技术创新，驱动机构由伺服电机、同步带和滚珠螺纹副组成，结构简单、运动精度高。采用自润滑轴承，消除了液压传动引起的漏油和噪声等污染；在控制能力和控制精度方面解决了多项关键技术，实现了对工作过程的多元变量实施高精度的闭环控制。通过对控制器的软件编程，将执行机构上传感器检测的信号进行反馈，由控制器完成比较、计算并产生校正信号，再传递给执行机构的接受器进行精确调整。具体为以下几方面：
1.注射系统闭环控制
通过位移/速度传感器和压力传感器，闭环控制注射速度、保压压力、熔胶背压。根据塑料成型工艺要求实现5—10级注射速度控制。
2.移模过程闭环控制
通过对四根拉杆的应变量进行检测，并反馈给控制器作为锁模力闭环控制的基础，实现力的精确控制。
通过对移模行程末端的闭环控制，实现高精度的重复定位和低压欠注射压制成型。
3.系统温度精确控制
采用双重PID温度控制系统，准确检测、控制加热圈的温度，遏制温度超调；准确检测和控制熔料温度，准确控制冷却水的流量，实现模具温度的稳定。
4.模腔压力自动切换控制系统
为克服塑料的粘滞性及配料的波动性，采用传感器对模腔充填情况和模腔压力变化进行检测和反馈。实现填充到保压段的准确转换。
其具有明显的节能特点，用电量为普通机的1/2—1/3；效率提高1/3；重复定位精度比普通机高出10倍左右；噪声比普通机低10dB左右；干净无污染等优势。与同类典型（国内、国外）产品比较说明
项目厂家合模力（KN）注射量g注射压力（Mpa）移模行程（mm）节能 制品精度（mm）注射速度（mm/s）海太HTD808007624031060%0.020500日本MD75S-Ⅲ7506423530065%0.015500东芝EC1009809419635060%0.015450 本机在海太公司模塑分公司完成工业试生产，取得满意效果，通过实际生产，进一步总结经验，不断改进和提高整机综合水平。
通过HTD800的研制，提高了海太公司的整体科技水平，使海太跨进了高档精密注塑机研制的行列。对塑机行业技术水平的发展起到推动作用。 |
|
|
