3.3立体模型的展开

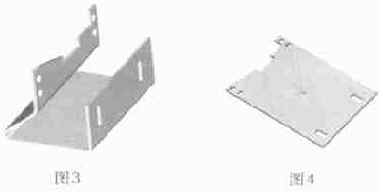

    本例创建Ｕｎｂｅｎｄ特征进行展开时,选260ｍｍ×120ｍｍ底面为基面,选择ＵｎｂｅｎｄＡｌｌ方式进行展开。零件模型展开后如图4。

    3.4展开后图形文件的输出

    最后生成的展开图,直接过滤掉了尺寸标注、折弯中心线等数控钣金加工机床不需要的元素,以ＤＸＦ格式直接输入数控钣金加工机床进行编程切割。

    4 折弯钣金件Ｐｒｏ/Ｅ展开中的注意事项

    笔者在应用Ｐｒｏ/Ｅ进行折弯钣金件的展开实践中,总结出一些经验,现介绍如下:

    (1)设置建模环境为了使Ｐｒｏ/Ｅ建模环境中的单位制式、视角标准等与数控钣金设备所使用的一致,建模前必须对Ｐｒｏ/Ｅ建模环境进行预先设置。设置通常采用编辑Ｃｏｎｆｉｇ文件进行或通过Ｓｅｔｕｐ菜单进行设置。

    (2)建立典型零件模型库由于Ｐｒｏ/Ｅ的立体建模是一个参数化过程,因此可根据本企业的钣金结构特点建立典型零件模型库。零件建模时选取典型模型进行修改重新生成(Ｒｅｇｅｎｅｒａｔｅ)后,即可得到所需模型,从而发挥Ｐｒｏ/Ｅ参数化设计的优势,达到快速建模的目的。

    (3)验证零件立体模型由于展开模型是依据立体模型建立的,为保证展开模型的正确性,应对零件立体模型进行验证。验证时应用Ａｎａｌｙｓｉｓ菜单中的Ｍｅａ ｓｕｒｅ,Ｍｏｄｅｌａｎａｌｙｓｉｓ等功能模块进行钣金立体模型各要素的测量分析。

    (4)注意立体模型的结构工艺性由于Ｐｒｏ/Ｅ的钣金件建模是完全按钣金件实际加工过程进行模拟运算的,因此零件建模过程中应注意考虑折弯钣金件加工中的工艺裂缝(Ｒｅｌｉｅｆ)、多向延展等工艺性问题。如果零件模型有不符合实际加工的结构工艺性问题,Ｐｒｏ/Ｅ将拒绝展开。

    (5)展开后的干涉检验Ｐｒｏ/Ｅ零件展开后的模型,干涉部分Ｐｒｏ/Ｅ用警告色给出显示。注意有干涉警告时就要修改零件的结构直到没有展开干涉出现。

    (6)展开图形的输出Ｐｒｏ/Ｅ的展开模型可通过Ｄｒａｗｉｎｇ模块转化成二维图。二维图可显示标注尺寸、折弯中心线、折弯延伸区,以生成满足用户需求的图形。二维图能以ＤＸＦ、ＤＷＧ、ＩＧＥＳ等多种图形文件格式输出,可以很方便地与数控设备进行图形文件的数据交换,从而达到直接输出编程的目的,实现无纸加工。

    5 结语

    ＰＲＯ/Ｅ展开方法具有参数化、智能化、展开迅速准确、效率高、精度高、展开尺寸便于验证、能实现无纸加工及展开图能以多种图形文件格式直接输出等特点,为现代折弯钣金件展开提供了一种实用的工具。
