减速器的装配与调整

日期：2007-7-18 21:07:36 人气：285 [大中小]

[1] [2] [3] [4]

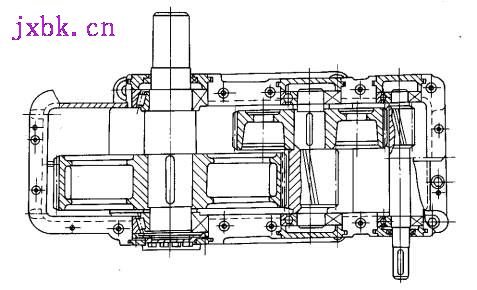

1）平行轴圆柱齿轮减速器的装配与调整见图2
   (1)减速器机体在装配平台上找水平，其水平度误差小于1000mm：0.05mm，并将调好的机体用螺拴压板压紧在装配平台上。
   (2)从低速轴到高速轴依次调整各轴组件在机体中各自的位置。
   (3)利用调整垫片或通过修磨调整环，修磨端盖或透盖调整各轴轴向间隙，达到图样要求。
   4)在每对齿轮副中主动轮4～5个齿的齿面上均匀涂一层接触斑点显示涂料(CT－1涂料用于空负荷试验，CT－2涂料用于负荷试验)。
   (5)采用压铅丝的方法，检测各级齿轮副的齿侧间隙，要求符合图样规定。
   (6)吊装机盖就位，检查结合面的紧密程度和边缘的平齐程度，要求达到图样规定。
   (7)在机体、机盖间打入定位销，拧紧联接螺栓。装配外部各件，将减速器最终装配成套。

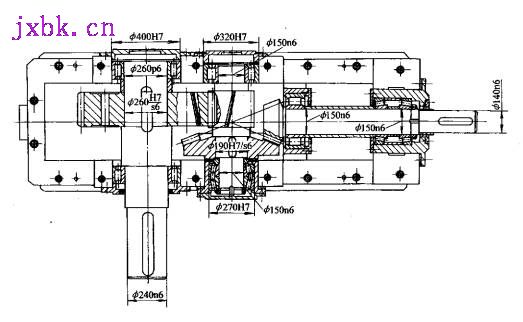

    2）圆椎圆柱齿轮减速器的装配与调整见图3
   基本同平行轴圆柱齿轮减速器的装配与调整。
   有关圆锥齿轮副接触区的调整参见第四部分。
