所谓特征视图就是反映物体形状特点的那个视图，比如前面讲的基本形体圆柱、圆锥,反映圆的那个视图是特征视图；棱柱、棱锥反映多边形的那个视图就是它的特征视图。

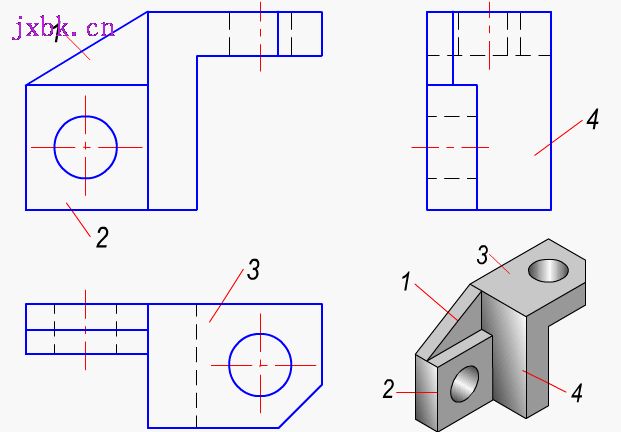

由于组成组合体的各个形体类型不同，组合形式各异，因此各基本形体的形体特征不可能集中在一个视图上，所以要对每个形体都找到反映它形体特征的视图。如图3中物体的1、2、3、4部分。

图3

读图还应注意方向性和可见性

当组合体的视图中有两个投影相同(或相似)，某些线框投影一一对应，不容易判断线框是否在同一平面上，这时就应分析线框的方向性和可见性。

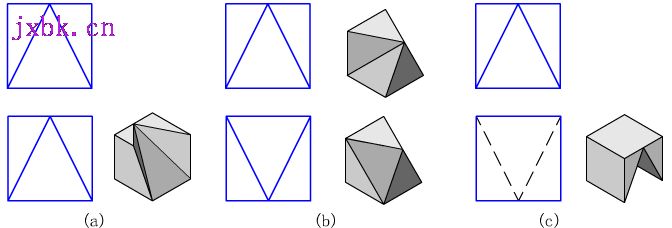

[例3] 如图4(a)中的主、俯视图上均为三个三角形的投影，并且是类似形。中间是等腰三角形，其各边投影一一对应，这个等腰三角形的两投影表示的是同一个平面，在图4(b)中的主、俯视图两等腰三角形各对应边的投影方向相反，这两个等腰三角形分别表达为两个平面的投影。在图4(b)、(c)中的主、俯视图图形相同，方向一致。而(c)图的俯视图用了两条虚线，这表明(c)和(b)的可见性不同。在图(c)中等腰三角形表示的是同一平面的两个投影。 　　　　　

图４
