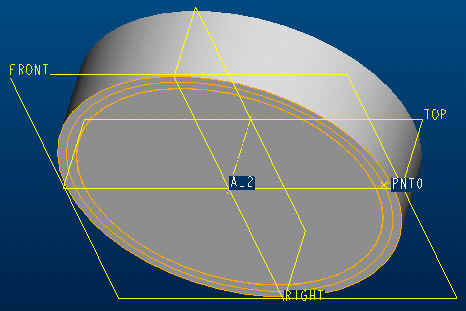

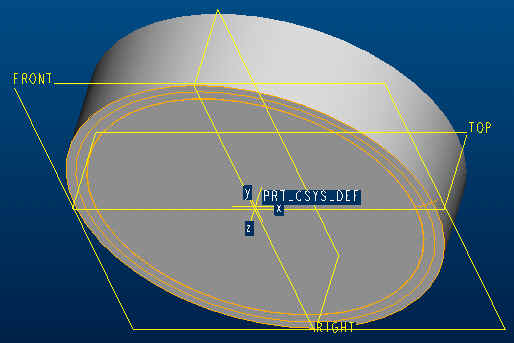

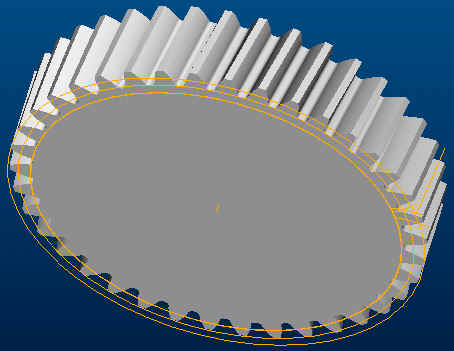

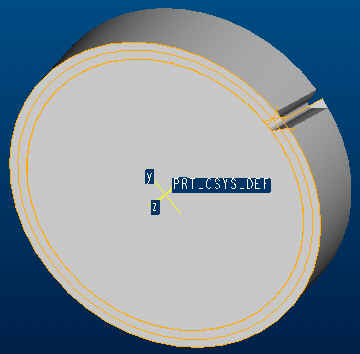

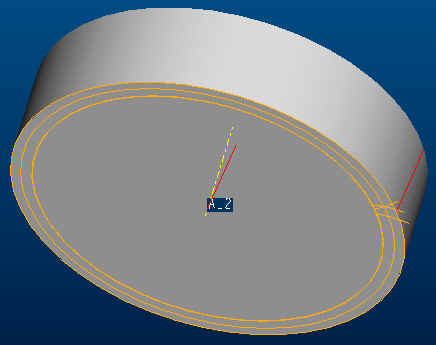

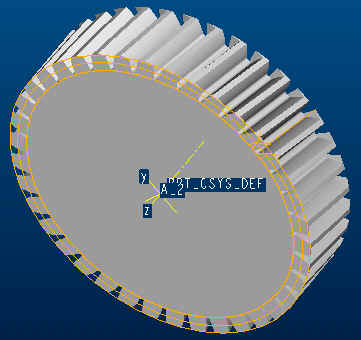

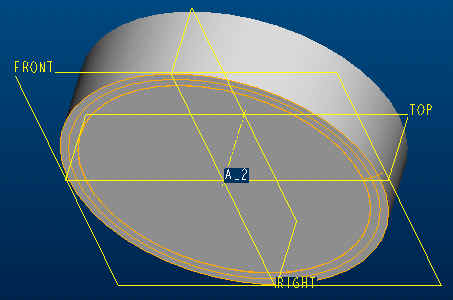

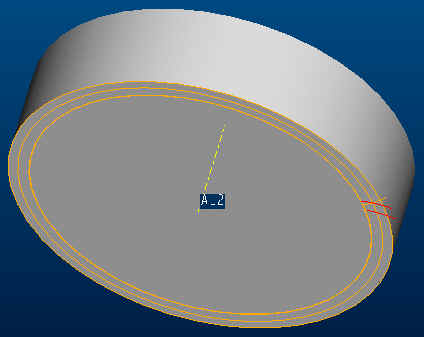

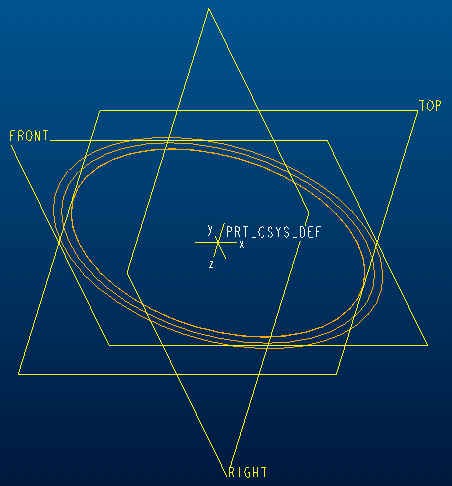

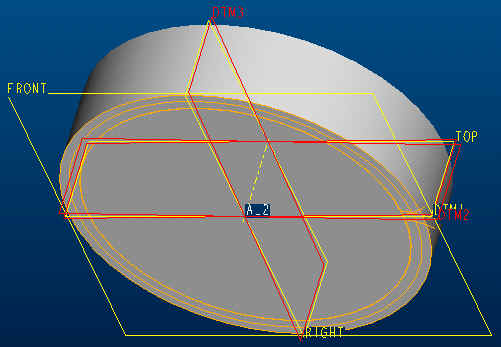

1、输入齿轮的各项参数: 齿数:tooths;模数:mn;压力角:angle;螺旋角:helix;变位系数:xn;齿高变动系数:teeth_change_modulus; 径向间隙系数:c_modulus;齿顶高系数:ha_modulus;齿宽:teeth_width;齿厚等于齿槽宽的圆的直径:dse; 2、编辑齿轮关系式:见“软件下载”区; 3、插入基准曲线(草绘): FRONT平面作为草绘平面,绘制4个圆,圆的直径分别设定为:da, db, df, dse;完成后如下图: 4、插入基准曲线(从方程): 选取坐标系后选柱坐标选项,输入渐开线方程: /*柱坐标 x=t*sqrt((dx/db)^2-1) y=180/pi r=0.5*db*sqrt(1+x^2) theta=x*y-atan(x) z=0 5、创建拉伸特征(齿顶圆拉伸): FRONT平面为草绘平面,进入草绘模式后按“使用边”命令选取直径等于da的圆创建拉伸截面; 单侧拉伸,深度为:teeth_width+6;完成后如下图: 6、插入基准轴A_2: 过柱面,选上面创建的柱面,完成如下图: 7、插入基准点PNT0: 用曲线相交选项创建基准点如下图: 8、插入基准平面DTM1: 穿过轴A_2,穿过点PNT0,完成如下图: 9、复制第4步创建的渐开线: 先以DTM1平面作为基准镜像,再旋转360/tooths/2度,完成如下图: 10、插入基准平面DTM2,DTM3: DTM1平面绕轴A_2旋转360/tooths/4得到DTM2,再创建DTM2平面的法向平面并穿过轴A_2得到DTM3平面, 完成如下图: 11、创建扫描轨迹: A)插入基准曲线:选DTM3平面作为草绘平面画一段线与DTM2平面相交角度为helix; B)插入基准曲线(投影) 完成后如下图: 12、用扫描创建齿槽: 选取上面的投影线作为扫描轨迹,扫描截面:由两根渐开线分别和齿根圆用倒圆角的方式创建, 圆角半径设为pf;完成后如下图: 13、复制齿槽,完成如下图: 14、组阵列齿槽,完成后如下图: 15、剪切齿的两端(各切掉3mm),完成后如下图: 结束!如有疑问,请赐教! |
