埋弧焊的焊接过程与焊条电弧焊的基本一样，热源也是电弧，但把焊丝上的药皮改变成了颗粒状的焊剂。焊接前先把焊剂铺撒在焊缝上，大约40～60毫米厚,如图4-15所示为焊缝的形成过程。

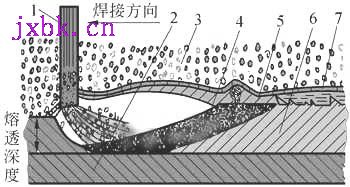

　　　　　　　　　　　　　　　　　　　　　　　　　　图4-15 埋弧焊时焊缝的形成

　　　　　　　　　　　　　　1-焊丝；2-焊件；3-焊剂；4-液态金属；5-液态焊剂；6-焊缝；7-焊渣

焊接时，焊丝与焊件之间的电弧，完全淹埋在40～60毫米厚的焊剂层下燃烧。靠近电弧区的焊剂在电弧热的作用下被熔化，这样，颗粒状焊剂、熔化的焊剂把电弧和熔池金属严密的包围住，使之与外界空气隔绝。焊丝不断地送进到电弧区，并沿着焊接方向移动。电弧也随之移动，继续熔化焊件与焊剂，形成大量液态金属与液态焊剂。待冷却后，便形成了焊缝与焊渣。由于电弧是埋在焊剂下面的，故称埋弧焊（又称焊剂层下电弧焊）。埋弧焊的焊接过程请看 当上述过程中的焊丝送进和焊丝沿焊缝向前移动两种操作均由焊机自动完成时，这就是埋弧自动焊。埋弧自动焊的焊接过程如图4-16所示。焊件接口开坡口（30毫米以下可不开坡口）后，先进行定位焊，并在焊件下面垫金属板，以防止液态金属的流出。接通焊接电源开始焊接时，送丝轮由电机传动，将焊丝从焊丝盘中拉出，并经导电器而送向电弧燃烧区。焊剂也从焊剂斗送到电弧区的前面。在焊剂的两侧装有挡板以免焊剂向两面散开。焊完后便形成焊缝与焊渣。部分未熔化的焊剂，由焊剂回收器吸回到焊剂斗中，以备继续使用。

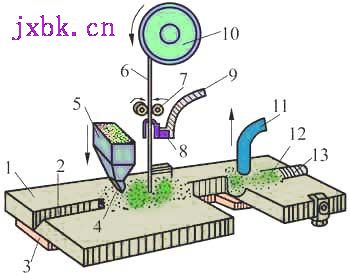

　　　　　　图4-16 埋弧自动焊的焊接过程　　　　　　　　　　　 　　　　　　　　　　　图4-17 埋弧自动焊机

1-焊件；2-V形坡口；3-垫板；4-焊剂；5-焊剂斗；6-焊丝　7-送丝轮；

8-导电器；9-电缆；10-焊丝盘；11-焊剂回收器；12-焊渣；13-焊缝；

4.2.2 埋弧自动焊的特点及应用

埋弧自动焊的优点是：

（1）生产效率高。埋弧自动焊的生产率可比手工焊提高5～10倍。因为埋弧自动焊时焊丝上无药皮，焊丝可很长，并能连续送进而无需更换焊条。故可采用大电流焊接（比手工焊大6～8倍），电弧热量大，焊丝熔化快，熔深也大，焊接速度比手工焊快的多。板厚30毫米以下的自动焊可不开坡口，而且焊接变形小。

（2）焊剂层对焊缝金属的保护好，所以焊缝质量好。

（3）节约钢材和电能。钢板厚度一般在30毫米以下时，埋弧自动焊可不开坡口，这就大大节省了钢材，而且由于电弧被焊剂保护着，使电弧的热得到充分利用，从而节省了电能； （4）改善了劳动条件。除减少劳动量之外，由于自动焊时看不到弧光，焊接过程中发出的气体量少，这对保护焊工眼睛和身体健康是很有益。

埋弧自动焊的缺点是适应能力差，只能在水平位置焊接长直焊缝或大直径的环焊缝。
