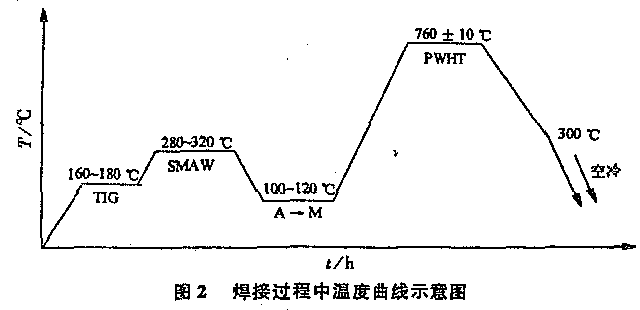

5.1 图2为焊接过程中温度曲线示意图。

　　热处理升温速度 当 δ＜25 mm时为 220℃／h；δ≥25mm时为 150℃/h。降温速度 当 δ＜25 mm时为 150℃／h；δ≥25 mm 时为100℃／h。

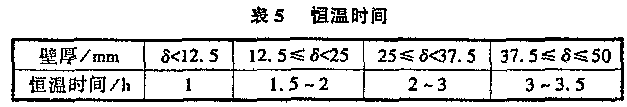

5.2 恒温时间（见表5）

5.2.1 焊接完毕需在 100—120℃的温度下桓温 1h，将残余奥氏体（A）全部转变为马氏体（M）后，才能进行升温热处理。
5.2.2 恒温时间按壁厚的不同在各范围内取值，壁薄的取下限，壁厚的取上限。
5.2.3 上述恒温时问比一般资料的参数稍长，试验证明，恒温时间的适当延长，有利于冲击韧度的明显提高，通过延长恒温时间可解决T91／P91钢焊接接头常温冲击韧度低的问题。
5.3 回火温度
热处理为高温回火，最佳回火温度为 760 ±10℃。

6 结论

（1）该工艺参数用于阳城电厂主蒸汽管道、过热器和过负荷导管道的焊接，各项技术指标完全符合要求。
（2）随着T91／P91钢的大量使用，制定出符合钢材性能的最优规范，直接用于生产建设，避免各生产单位重复性的工艺评定试验，具有很好的经济效益和社会效益。

作者简介: 赵立（1973——），大学学士，工程师，主要从事电站建设中焊接方面的技术工作.
