6 焊接接头的性能

　　焊接接头性能主要由母材和焊接材料成分确定，在母材和焊接材料成分一定的情况下，焊接参数对焊接接头性能的影响很大，这时焊缝成分由熔合比γ确定，γ又与焊接参数有关。在焊缝成分一定的情况下，仅与焊缝的冷却速度（由板厚、接头形式、焊接方法和工艺参数确定）有关。而热影响区的性能则主要由母材成分确定，在母材成分一定的情况下，则由t_8/5来确定。

6.1 焊接参数对焊接接头各区硬度的影响

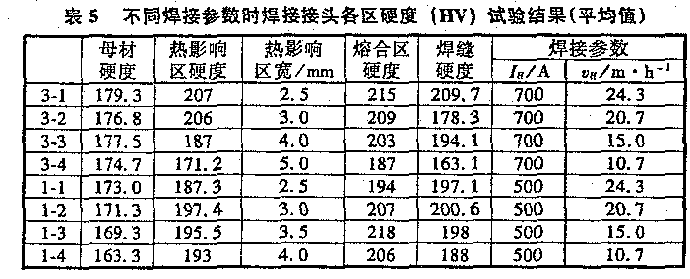

　　不同焊接参数的焊接接头各区硬度试验结果见表5。由3-1－3-4比较：除母材外的各区硬度随焊接速度的减小而降低。由3-1与1-1、3-2与1-2、3-3与1-3和3-4与1-4比较：在焊接速度v_H相同时，除母材外，各区硬度基本随焊接电流减小而增加。还可看出其硬度分布是不均匀的，熔合区硬度最高，焊缝及热影响区次之，母材最低。但焊接电流相同时，在v_H降到10.7 m/h，焊缝硬度还低于母材，甚至热影响区的低值区的硬度也低于母材。分析其原因，可能是由于焊接热输入增加后，焊缝的冷却速度减小，后丝的后热处理效果得到进一步加强所致。

6.2 不同焊丝匹配焊接接头的性能
　　为了进一步研究选材，便于做冲击的试件，也为了探索用于对接和熔透角焊缝的可行性，进行了对接模拟试验和熔透角焊缝模拟试验。母材为厚度 50 mm 的 14MnNb板材；焊接材料选用了三种组合：①H08C（相当于H08Mn2E＋微量V，B，Ti）＋HO8E＋SJ101； ② H08E＋H08MnE＋SJ101； ③ H08MnE＋H08MnE＋SJ101。
坡口形式：65度V形，深度 13 mm，计算截面F_H = 1.30 cm²。焊接方祛：细丝双弧埋弧焊所选焊接参数希望一次焊满。工艺参数为：I_H1=38O A，I_H2=360 A; U_H1=38 V，U_H2＝4OV； v_H=10.7m／h; 热输入为48.6J／cm＋48.4J／cm。
　　焊接试验结果证明可一次焊满F_H＝1.30cm²的对接或熔透角焊缝。

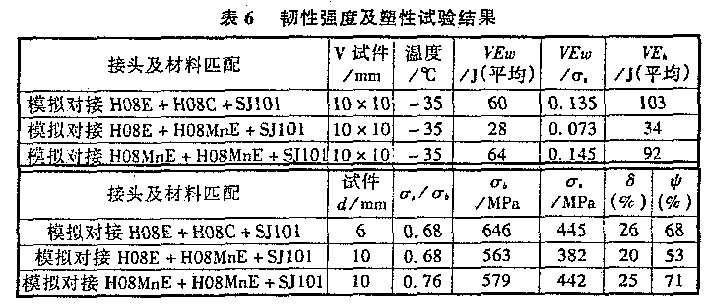

　　模拟对接接头性能试验结果如表6所示。
