珠海雅各臣发展有限公司     魏占静

    如何提高MIG/MAG焊接工艺的生产效率是焊接技术人员目前急需解决的课题。焊接生产效率的提高主要有两个方面：一是薄板焊接时焊接速度的提高，二是中、厚板焊接时熔敷效率的提高。

　　为了提高我国工业企业的焊接生产效率和焊接技术水平，珠海雅各臣发展有限公司从世界著名的德国克鲁斯(CLOOS)公司引进了TANDEM高速高效MIG/MAG双丝焊技术，并在国内大力推广应用。

　　使用克鲁斯TANDEM双丝焊工艺焊接2～3mm薄板时，焊接速度可达6m/min；焊接8mm以上厚板时，熔敷效率可达24kg/h，在焊接要求控制热输入的低合金高强度钢等材料时是替代埋弧焊的最佳工艺。该工艺可以焊接碳钢、低合金钢、不锈钢、铝等各种金属材料，是一种高速高效、应用广泛的先进焊接技术。

　　1.TANDEM双丝焊原理

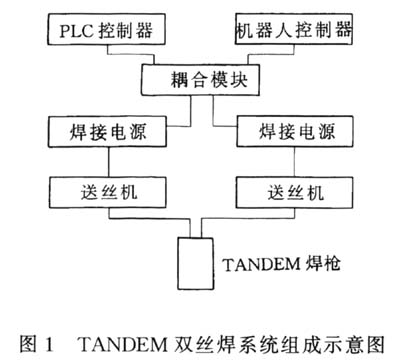

　　TANDEM双丝焊系统由两台焊机、两台送丝机及一把焊枪等组成，可与自动化专机或焊接机器人配套使用。两个送丝机通过两根送丝管分别将两根焊丝送进焊枪中两个独立的导电嘴，在双电弧中被熔化，形成一个熔池。TANDEM双丝焊系统组成如图1所示。

　　2.TANDEM双丝焊的工艺特点

　　(1)高性能焊机，100%暂载率时的焊接电流1000A，脉冲电流1500A。
　　(2)数字化双脉冲电源，可编程，连接PC机、打印机。
　　(3)每根焊丝的送丝速度可达30m/min，可大大提高熔敷效率和焊接速度。规范参数可单独设定，材质、直径也可不相同。
　　(4)在熔敷效率增加时，保持较低的热输入。
　　(5)电弧稳定，熔滴过渡受控；焊接变形小，飞溅小。
　　(6)焊接数据监控和管理。
　　(7)使用标准气体，耗气量少。
　　(8)使用范围广，生产率高。

　　3.MIG/MAG单丝焊和双丝焊应用比较

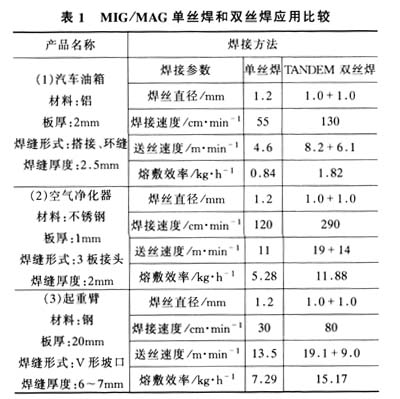

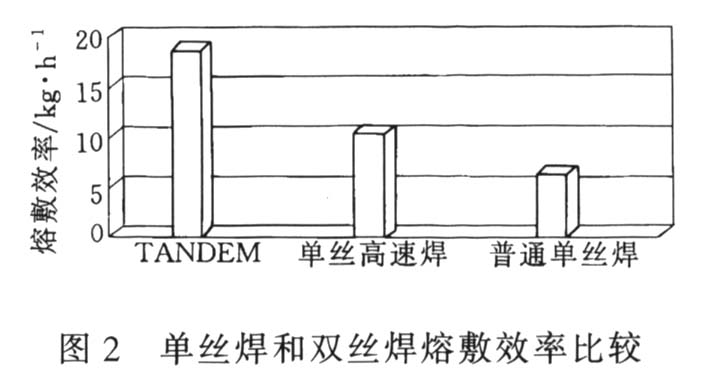

　　MIG/MAG单丝焊和双丝焊应用比较分别示于表1和图2。

　　4.TANDEM双丝焊应用

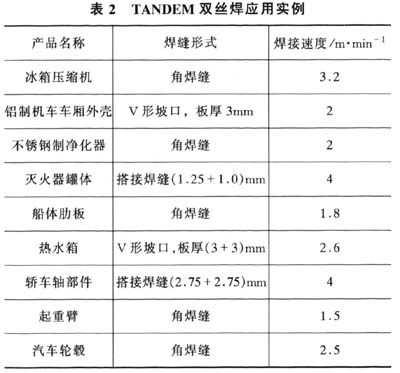

　　TANDEM双丝焊可以应用于碳钢、低合金钢、不锈钢、铬合金等各种金属材料的焊接，且适用于各种接头形式。其应用实例如表2所示。

　　5.结语

　　总之，高速焊接和高熔敷率焊接是今后焊接技术的发展方向，而MIG/MAG双丝高速高效焊接又是研制的热点之一，它将在工业生产中得到越来越广泛的应用。
